Трубопровод электромагнитного клапана sy135c8i3 13294304

← Соединения гидрораспределителя 13294217 Клапан с ручным управлением 60123424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

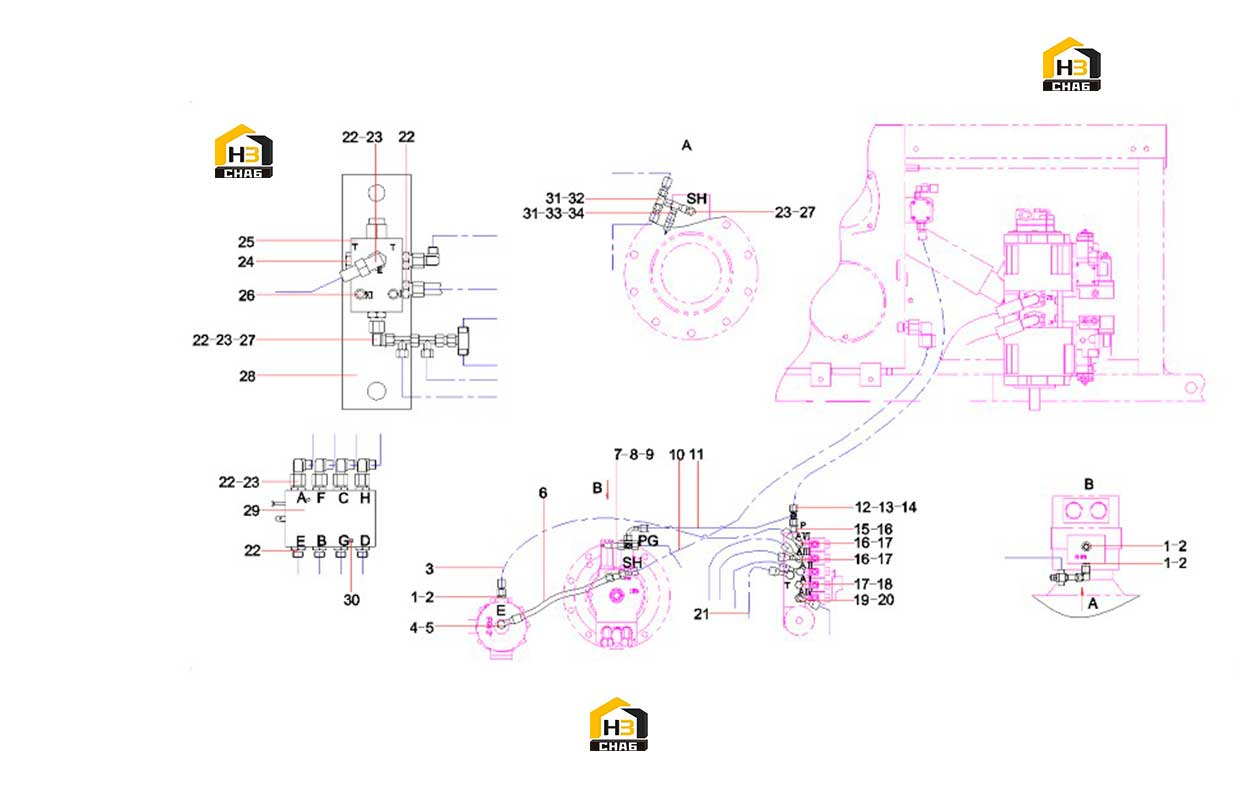

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:A831213105000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103004072

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000948

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103001100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103001114

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205001235

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:7

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000839

Комплект:5

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:A820205000840

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103002543

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:12

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:7

Примечание:

№ на схеме:24

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:1

Примечание:

№ на схеме:25

Наименование:Block, valve, hydraulic control

Каталожный номер:60004847

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M8x50GB70.1

Каталожный номер:A210204000170

Комплект:2

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:10453194

Комплект:1

Примечание:

№ на схеме:29

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M6x50GB70.1

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:31

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:4

Примечание:

№ на схеме:32

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:33

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:34

Наименование:Relay, pressure

Каталожный номер:B240700000221

Комплект:1

Примечание:
