Система турбонагнетателя 60116513

Система турбонагнетателя 60116513

← Крышка топливного насоса 60116512 Система распределительных валов 60116514 →

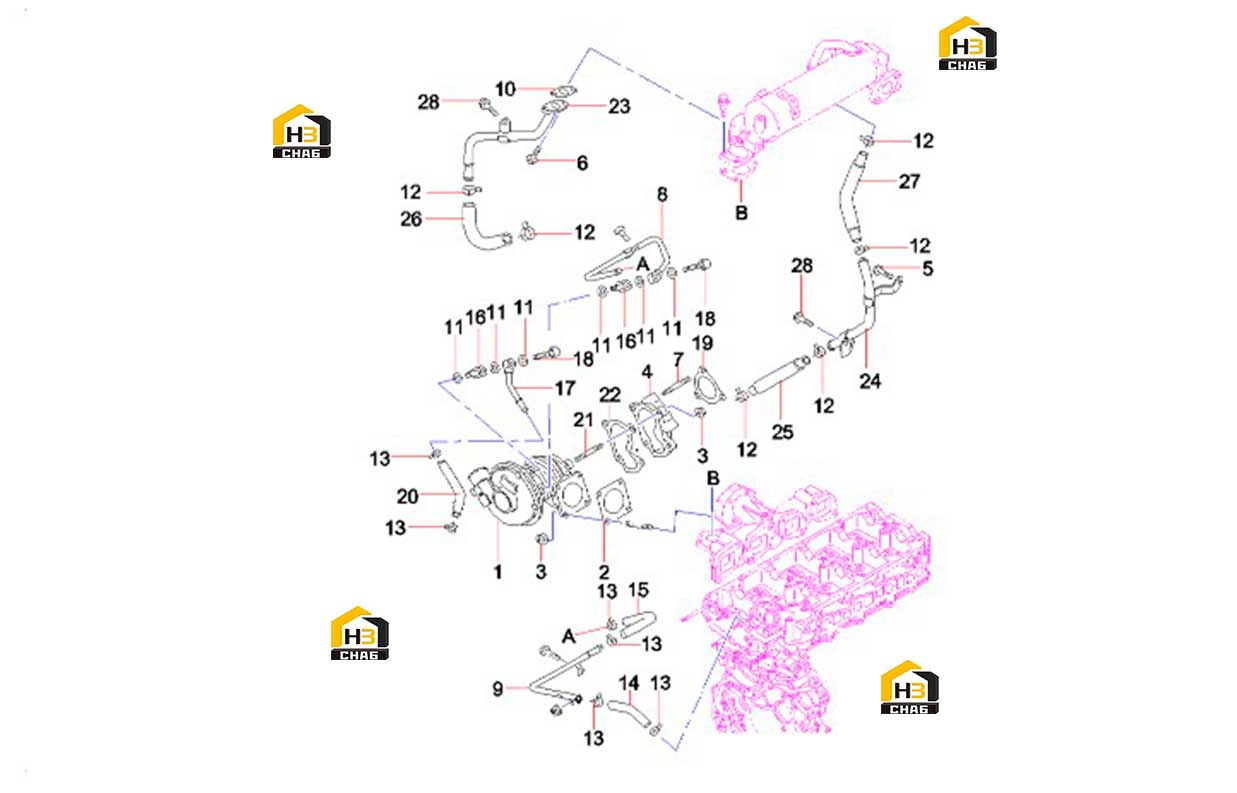

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Turbocharger GP
Каталожный номер:60065488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Gasket
Каталожный номер:60065487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:60115564
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adaptor - Connecting Pipe
Каталожный номер:60115616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:B229900004850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:60093239
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Stud
Каталожный номер:60115558
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe - Outlet
Каталожный номер:60115559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe - Outlet
Каталожный номер:60115560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:60115544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:60115545
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:60003499
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp - Water Hose
Каталожный номер:60115541
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Water Hose - Turbocharger
Каталожный номер:60115565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Water Hose - Turbocharger
Каталожный номер:60115566
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Adaptor - Turbine
Каталожный номер:60072683
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe -Water Inlet(Turbocharger)
Каталожный номер:60115563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:60115547
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Gasket
Каталожный номер:B229900002663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose
Каталожный номер:60115600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Stud
Каталожный номер:60115486
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Gasket
Каталожный номер:60065486
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pipe - Water
Каталожный номер:60115333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Pipe - Water
Каталожный номер:60115334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Hose
Каталожный номер:60115602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Hose
Каталожный номер:60115604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Hose
Каталожный номер:60115603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Bolt
Каталожный номер:B229900004849
Комплект:2
Примечание:
