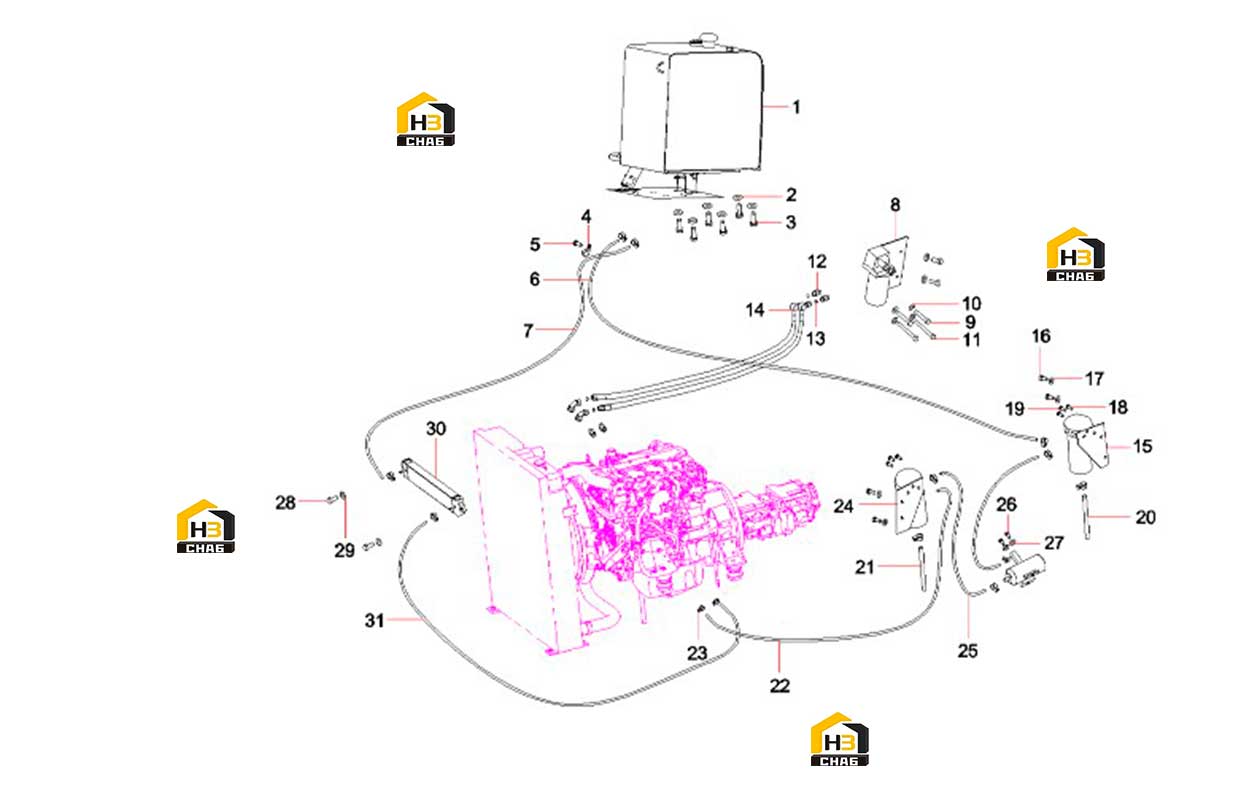

Система топливная 10788229

← Датчик давления 60053691 Топливный бак 10249435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:10249435

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:3

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose AS

Каталожный номер:10787722

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose AS

Каталожный номер:10787728

Комплект:1

Примечание:

№ на схеме:8

Наименование:Base AS, Oil Filter

Каталожный номер:10788222

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000443

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose, oil

Каталожный номер:60062787

Комплект:2

Примечание:

№ на схеме:15

Наименование:Base AS, Fuel Filter (Primary )

Каталожный номер:10788217

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt M10x35GB5783 10.9

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:11368870

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:10787734

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, Fuel Inlet (Engine)

Каталожный номер:A820606031009

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:8

Примечание:

№ на схеме:24

Наименование:Base AS, Fuel Filter (Secondary)

Каталожный номер:10788204

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose AS

Каталожный номер:10787740

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:30

Наименование:Cooler AS, Fuel

Каталожный номер:B220201000027

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, fuel return

Каталожный номер:A820606030880

Комплект:1

Примечание:
