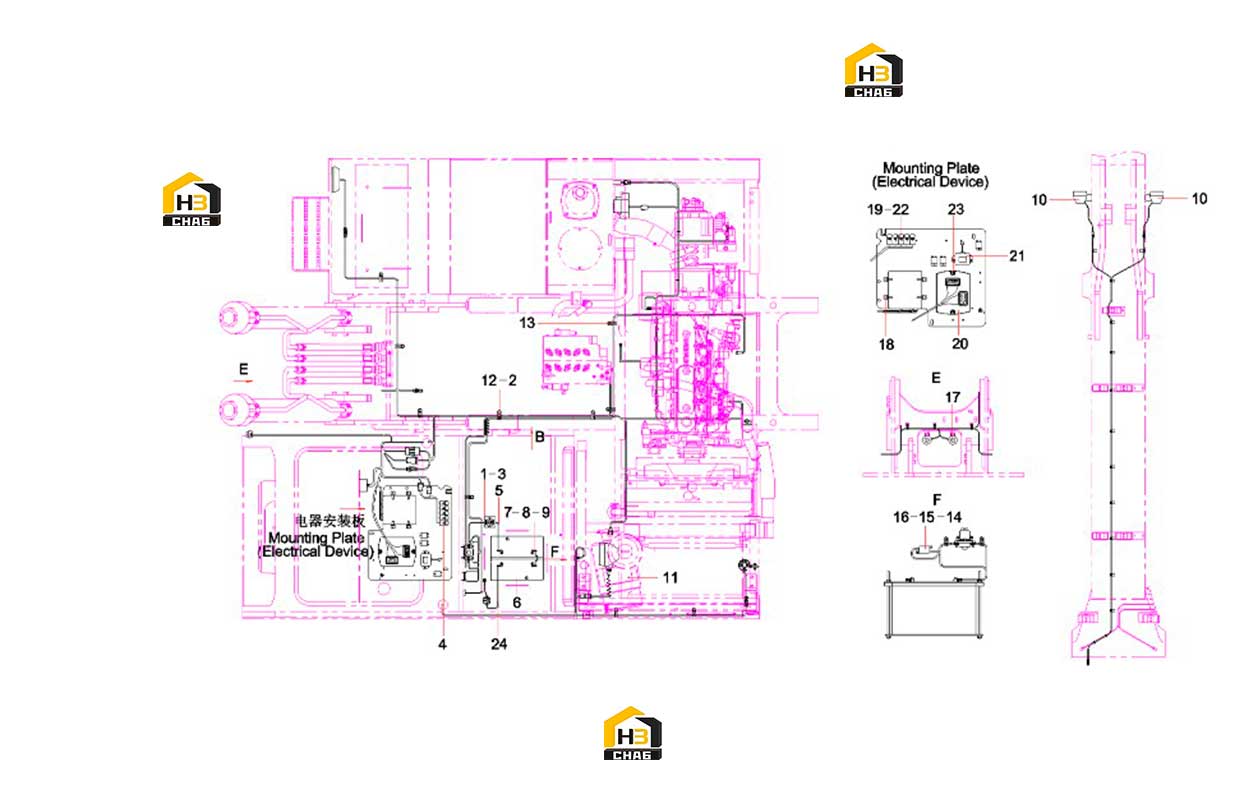

Система электрическая экскаватора (часть 2) sy135c8i3k(us).5 13234072

← Система электрическая экскаватора (часть 1) sy135c8i3k(us).5 13234072 Таблички и наклейки информационные sy135c8i3k(us)-tz 13256588 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Line, power

Каталожный номер:60012805

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:3

Наименование:Battery Control switch

Каталожный номер:60148849

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:10

Примечание:

№ на схеме:5

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:6

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:3

Примечание:

№ на схеме:11

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:12

Наименование:Line, power

Каталожный номер:60012791

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:5

Примечание:

№ на схеме:14

Наименование:Clamp, cord

Каталожный номер:A230200000166

Комплект:2

Примечание:

№ на схеме:15

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:2

Примечание:

№ на схеме:17

Наименование:horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate, fixing

Каталожный номер:10728221

Комплект:4

Примечание:

№ на схеме:19

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:13

Примечание:

№ на схеме:20

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13349202

Комплект:1

Примечание:

№ на схеме:21

Наименование:converter

Каталожный номер:60222546

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000508

Комплект:10

Примечание:

№ на схеме:23

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:4

Примечание:

№ на схеме:24

Наименование:Power supply harness

Каталожный номер:13257844

Комплект:1

Примечание:
