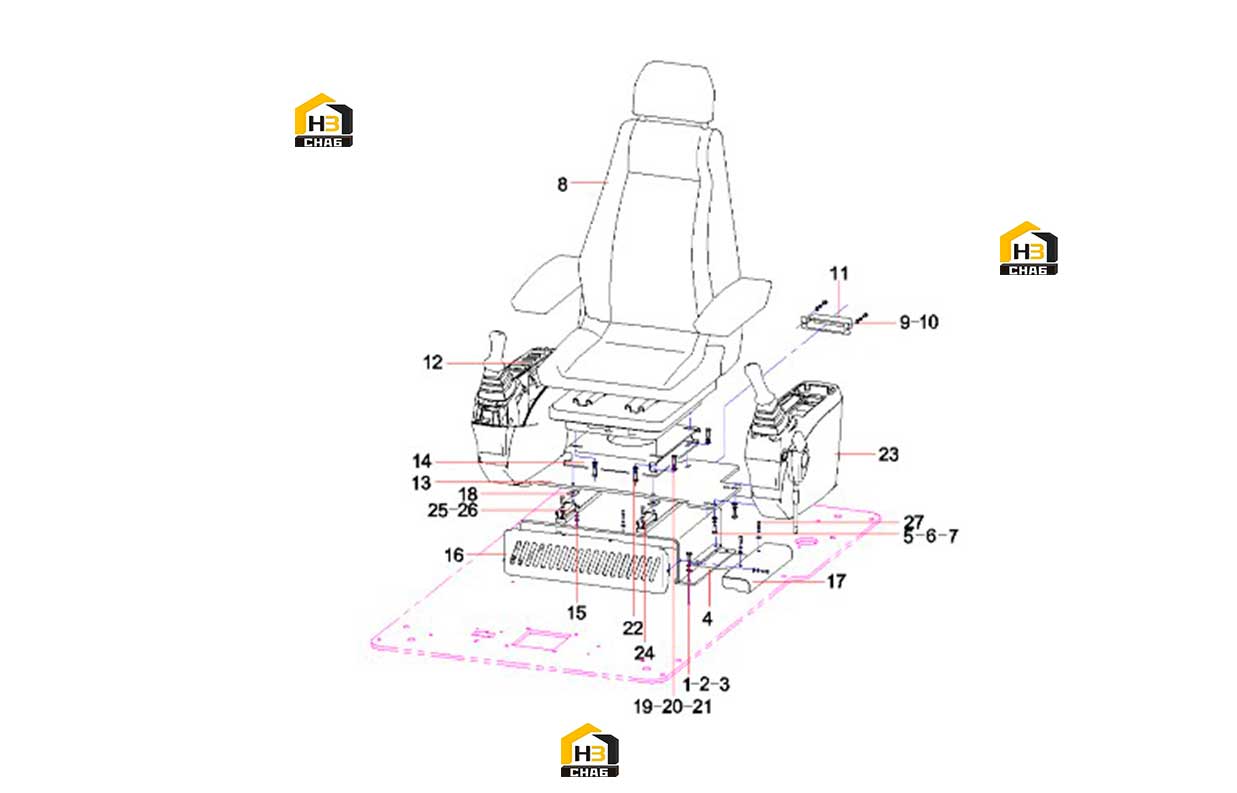

Сиденье водителя и консоли управления 11640080

← Механизм управления ходом sy135c9.1.5.2 12934780 Механизм регулировки сиденья b229900000265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bracket, lower base, seat

Каталожный номер:10428097

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:8

Наименование:Seat, cab, mechanical suspension

Каталожный номер:B229900000265

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Flange, coupling, air duct

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:12

Наименование:Armrest AS, right

Каталожный номер:60022656

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, supporting

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, upper base, seat

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M6x12GB818

Каталожный номер:A210210000010

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cover, seat bracket, front

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hood, outer

Каталожный номер:10344193

Комплект:1

Примечание:

№ на схеме:18

Наименование:Adjuster, guide rail, seat

Каталожный номер:10130346

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:21

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:23

Наименование:Armrest AS, left

Каталожный номер:A229900007792

Комплект:1

Примечание:

№ на схеме:24

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:25

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M6x10GB70.1

Каталожный номер:A210204000172

Комплект:2

Примечание:
