Рукоять sy135c8i3k(us).3 13211137

Рукоять sy135c8i3k(us).3 13211137

← Узел стрелы sy135c8i3k(us).3 13211137 Крепления ковша к рукояти sy135c8i3k(us).3 13211137 →

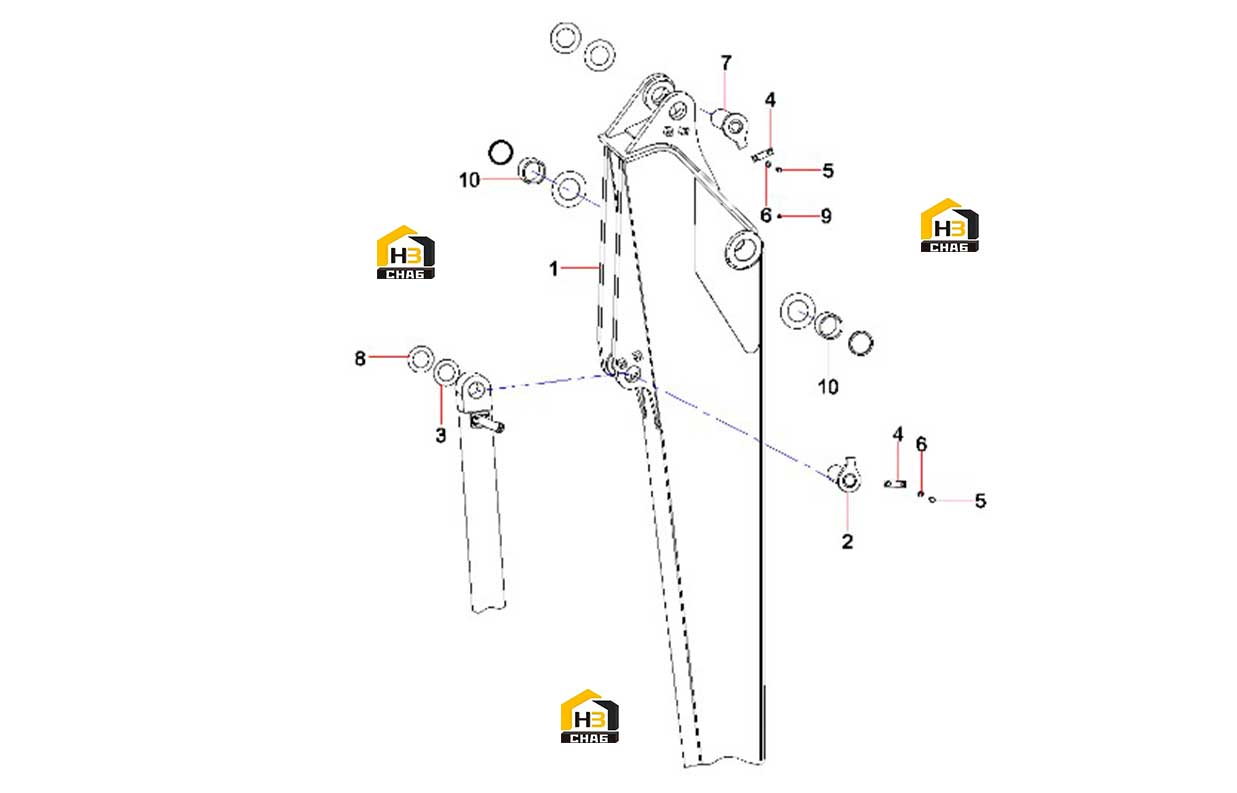

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm
Каталожный номер:12094606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roll, pin
Каталожный номер:A810312110107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:A820102010791
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate, fixing
Каталожный номер:A810312019061
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000513
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roll, pin
Каталожный номер:A810312110108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:10167602
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft SleeveSY135C8I2K.3-17
Каталожный номер:12933250
Комплект:2
Примечание:
