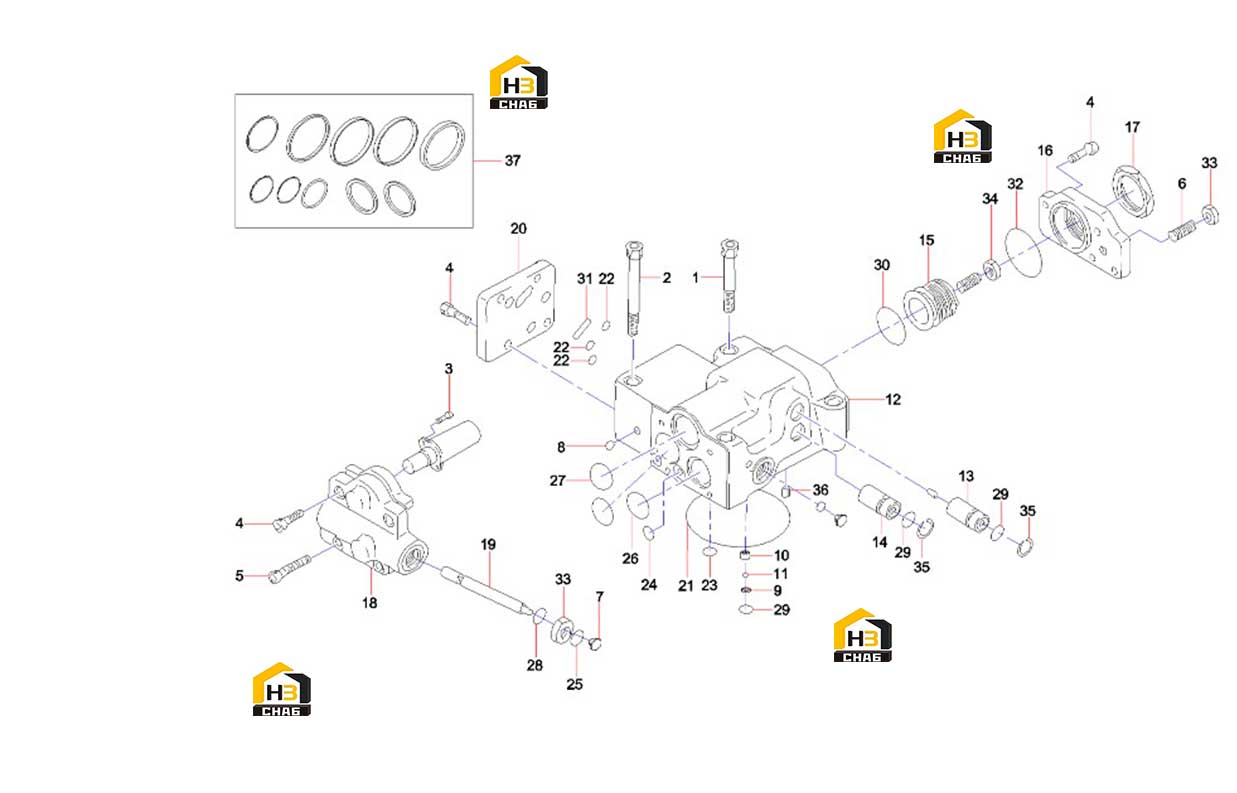

Насос плунжерный (часть 5) b220301000534

← Насос плунжерный (часть 4) b220301000534 Редуктор b229900002718 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:60008847

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60008849

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:60008841

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:60008842

Комплект:10

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60117799

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:60008743

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60008507

Комплект:1

Примечание:

№ на схеме:8

Наименование:Setscrew

Каталожный номер:60008728

Комплект:15

Примечание:

№ на схеме:9

Наименование:Seal, valve stem

Каталожный номер:60008884

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, retaining

Каталожный номер:60008885

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ball, steel

Каталожный номер:60008886

Комплект:2

Примечание:

№ на схеме:12

Наименование:Case

Каталожный номер:60208261

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60008533

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60008534

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut, adjusting

Каталожный номер:60008497

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:60008529

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:60008537

Комплект:1

Примечание:

№ на схеме:18

Наименование:Body, machine

Каталожный номер:60075384

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lever, change-over

Каталожный номер:B229900001021

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover

Каталожный номер:60008548

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60008694

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60008707

Комплект:3

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60008708

Комплект:8

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60008696

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60008700

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60008704

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60008692

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60008709

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60008697

Комплект:5

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60008706

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60008698

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60008693

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:60008857

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:60008506

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ring, retaining

Каталожный номер:60009937

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:60008546

Комплект:1

Примечание:

№ на схеме:37

Наименование:Repair kit,main pump

Каталожный номер:A229900009599

Комплект:1

Примечание:
