Козырек солнцезащитный 10190853

← Стеклоочиститель a229900008240 Механизм управления ходом sy135c9.1.5.2 12934780 →

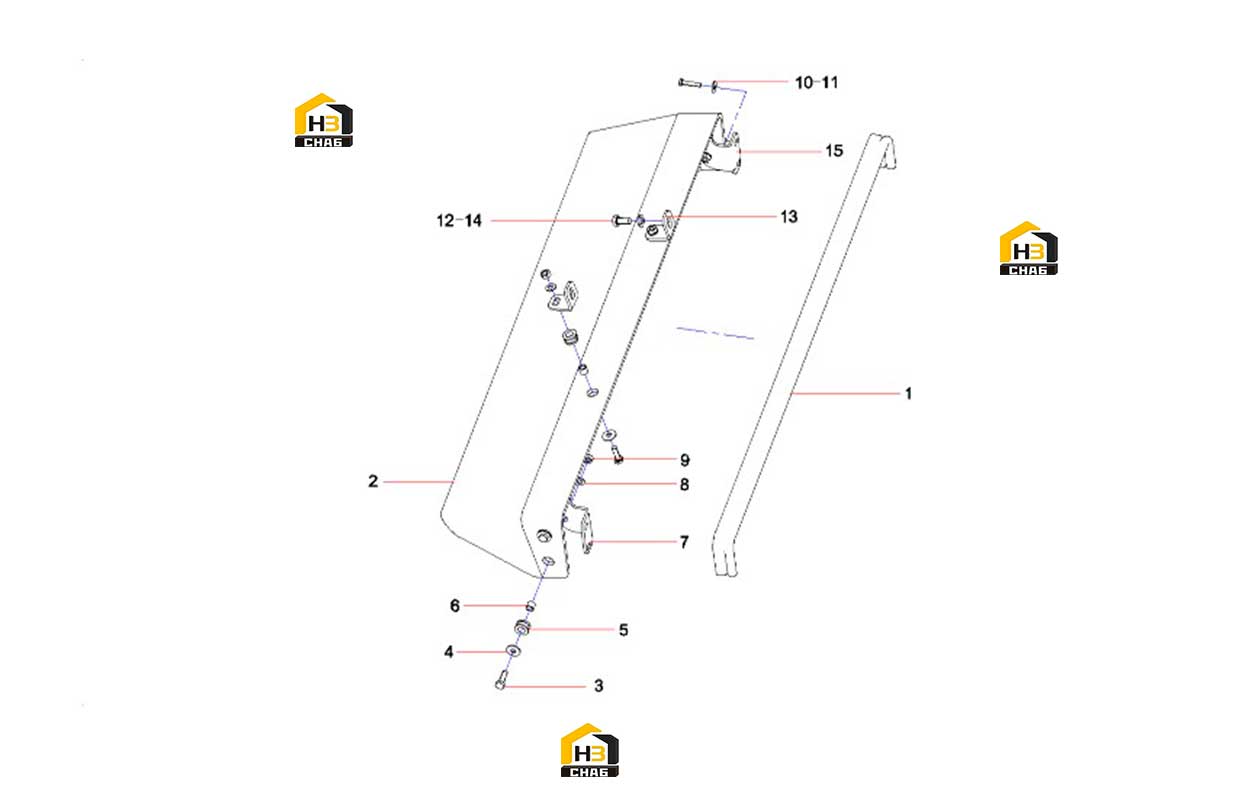

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Strip, seal

Каталожный номер:60003269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Visor, sun

Каталожный номер:10169779

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:6

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:10173404

Комплект:6

Примечание:

№ на схеме:5

Наименование:Grommet, rubber

Каталожный номер:10173429

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bushing, steel

Каталожный номер:10173445

Комплект:6

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:10173454

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:9

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:10

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:10173528

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:10173517

Комплект:1

Примечание:
