Блок кондиционера 60168171

Блок кондиционера 60168171

← Система кондиционирования воздуха 10793711 Схема электрическая система кондиционирования 10473304 →

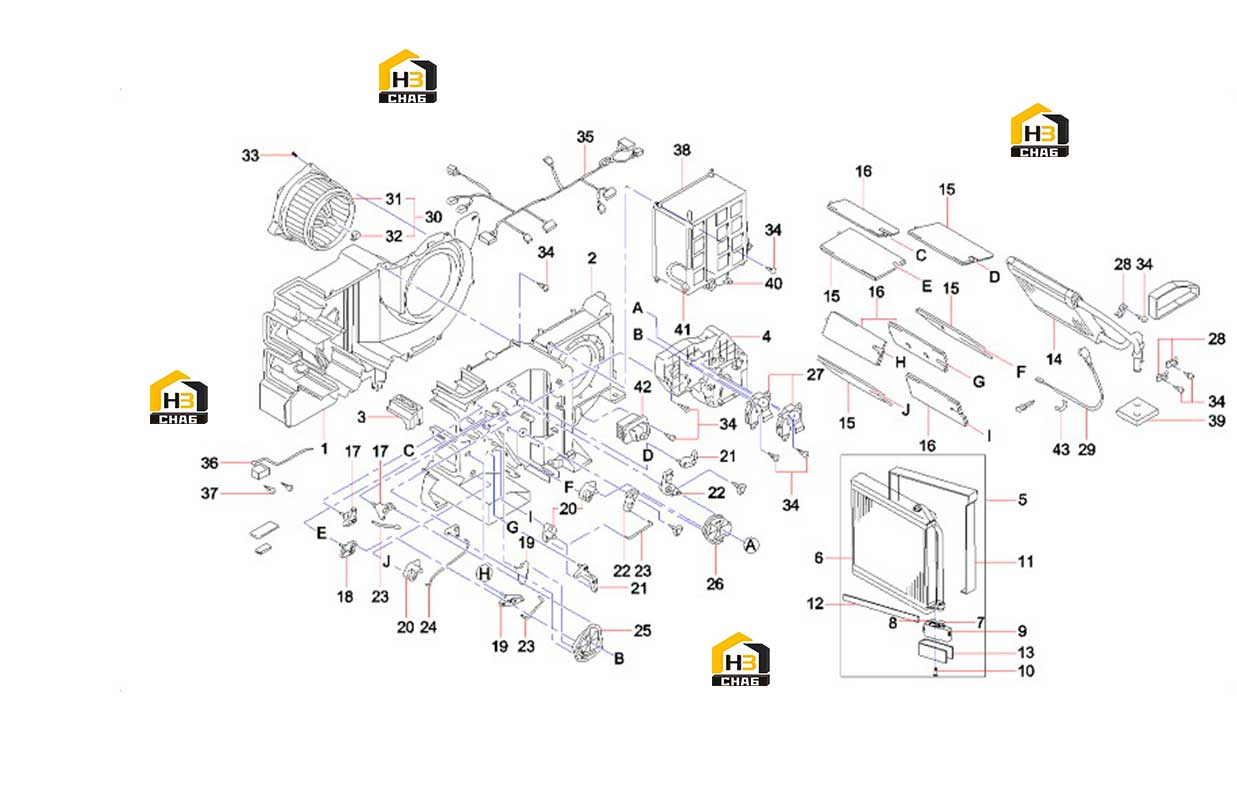

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Outer shell, cooling motor group
Каталожный номер:60153212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Outer shell, cooling motor group
Каталожный номер:60153213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:60153195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:60153196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Evaporator assembly with parts
Каталожный номер:60153202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Evaporator sub-assembly
Каталожный номер:60153218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-type ring
Каталожный номер:60153192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-type ring
Каталожный номер:60153193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, expansion
Каталожный номер:60153197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:60153215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Seal, insulation
Каталожный номер:60153203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Seal, insulation
Каталожный номер:60153205
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal, insulation
Каталожный номер:60153204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Core SUB, heater
Каталожный номер:60153242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Door SUB
Каталожный номер:60049962
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Door SUB
Каталожный номер:60153216
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Rod SUB, connecting
Каталожный номер:60049956
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Rod SUB, connecting
Каталожный номер:60049957
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Rod SUB, connecting
Каталожный номер:60049958
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rod SUB, connecting
Каталожный номер:60049959
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Rod
Каталожный номер:60049941
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Rod sub-assembly, connecting
Каталожный номер:60049960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Shaft
Каталожный номер:60049963
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Shaft
Каталожный номер:60049964
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Plate
Каталожный номер:60049943
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Plate
Каталожный номер:60049944
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Motor AS, servo
Каталожный номер:60049947
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Clamp
Каталожный номер:60049955
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Sensor, water temperature
Каталожный номер:60033039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Motor As, with fan
Каталожный номер:60153199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Blade, fan
Каталожный номер:60049951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Clamp
Каталожный номер:60049954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Screw, tapping, with washer
Каталожный номер:60049950
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Screw, self-tapping
Каталожный номер:60049965
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Harness AS, air conditioner
Каталожный номер:60049948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Sensor, anti-frost
Каталожный номер:60049966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Screw, with washer
Каталожный номер:60049949
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Box, SUB
Каталожный номер:60049942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Seal, insulation
Каталожный номер:60049953
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Motor AS, servo
Каталожный номер:60049945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Thermistor AS
Каталожный номер:60153240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Transistor AS, air conditioner
Каталожный номер:60049968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Bracket, thermo-bulb parts
Каталожный номер:60049952
Комплект:1
Примечание:
