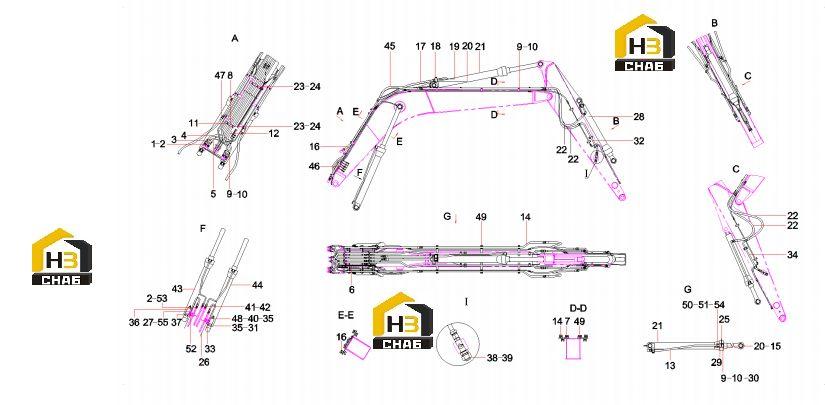

Трубопровод стрелы 10792078

← Составляющие ковша 10792527 Цилиндр рукояти 60024873 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205002473

Комплект:17

Примечание:

№ на схеме:2

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:21

Примечание:

№ на схеме:3

Наименование:Clamp, pipe

Каталожный номер:A820101344840

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe, steel

Каталожный номер:A810201068111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, steel

Каталожный номер:A810201068110

Комплект:1

Примечание:

№ на схеме:6

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:15

Примечание:

№ на схеме:7

Наименование:Pipe, steel

Каталожный номер:A810201068112

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:10391248

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:18

Примечание:

№ на схеме:10

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:38

Примечание:

№ на схеме:11

Наименование:Pipe, steel

Каталожный номер:A810201068114

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe, steel

Каталожный номер:A810201068113

Комплект:1

Примечание:

№ на схеме:13

Наименование:steel pipe assembly of arm

Каталожный номер:12693208

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe, steel

Каталожный номер:10792061

Комплект:2

Примечание:

№ на схеме:15

Наименование:Adapter

Каталожный номер:A820205001221

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, steel

Каталожный номер:10792064

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103005440

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:16

Примечание:

№ на схеме:19

Наименование:Connector, steel pipe

Каталожный номер:A820203002656

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:5

Примечание:

№ на схеме:21

Наименование:Cylinder, arm

Каталожный номер:60024873

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103005598

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:24

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103004585

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103000880

Комплект:2

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000847

Комплект:2

Примечание:

№ на схеме:28

Наименование:Cylinder, bucket

Каталожный номер:60024870

Комплект:1

Примечание:

№ на схеме:29

Наименование:Single,balance

Каталожный номер:60111599

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw M8x55GB70.1

Каталожный номер:A210204000201

Комплект:8

Примечание:

№ на схеме:32

Наименование:Pipe, steel

Каталожный номер:10792058

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pipe, steel

Каталожный номер:10792060

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000680

Комплект:8

Примечание:

№ на схеме:36

Наименование:Valve, counterbalance

Каталожный номер:60111598

Комплект:2

Примечание:

№ на схеме:37

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:6

Примечание:

№ на схеме:38

Наименование:Nut M25SA3CX

Каталожный номер:B210780000904

Комплект:2

Примечание:

№ на схеме:39

Наименование:Plug

Каталожный номер:B210780000902

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:41

Наименование:Connector

Каталожный номер:A820205002472

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cylinder, boom, left

Каталожный номер:60190323

Комплект:1

Примечание:

№ на схеме:44

Наименование:Cylinder, boom, right

Каталожный номер:60190324

Комплект:1

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:21023859

Комплект:2

Примечание:

№ на схеме:46

Наименование:Pipeline, lubrication

Каталожный номер:A810201030039

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:48

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:49

Наименование:Clamp, pipe

Каталожный номер:A820101344842

Комплект:18

Примечание:

№ на схеме:50

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:4

Примечание:

№ на схеме:51

Наименование:O-ring

Каталожный номер:A210609000043

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose

Каталожный номер:B230103000822

Комплект:2

Примечание:

№ на схеме:53

Наименование:Nozzle

Каталожный номер:A820205000890

Комплект:2

Примечание:

№ на схеме:54

Наименование:O-ring 23.39x3.53

Каталожный номер:B230101000640

Комплект:1

Примечание:

№ на схеме:55

Наименование:rubber hose

Каталожный номер:60213370

Комплект:1

Примечание:
