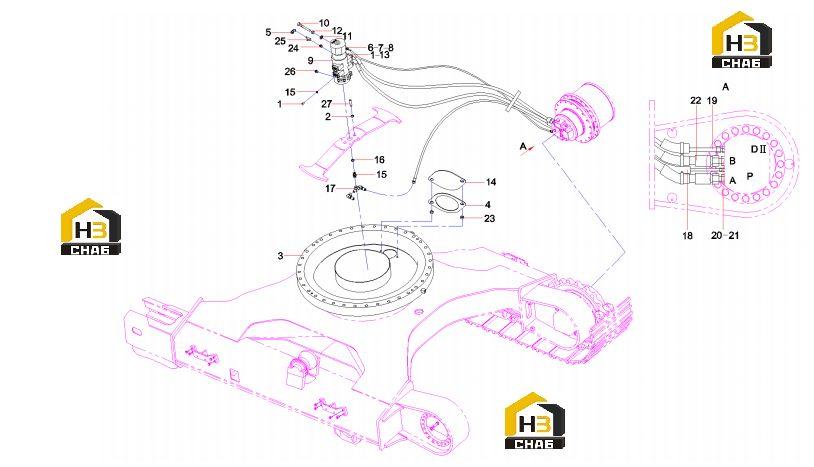

Трубопровод редукторов гусениц 10811483

← Комплектующие устройства гусениц 10811483 Крепление отвала 10811483 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:2

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:6

Примечание:

№ на схеме:3

Наименование:Bearing AS, swing

Каталожный номер:A810401990268

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block, rubber

Каталожный номер:A820606020170

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000844

Комплект:3

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:9

Наименование:Joint, swivel

Каталожный номер:A229900010718

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M20x140GB5782 10.9

Каталожный номер:A210110000234

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:8

Примечание:

№ на схеме:12

Наименование:Nut M20GB6170 10

Каталожный номер:A210307000029

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:8

Примечание:

№ на схеме:14

Наименование:Plate, sealing

Каталожный номер:A820101210192

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000843

Комплект:3

Примечание:

№ на схеме:16

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103000282

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002473

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:6

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103005402

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000017

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pipe connector

Каталожный номер:21002823

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:
