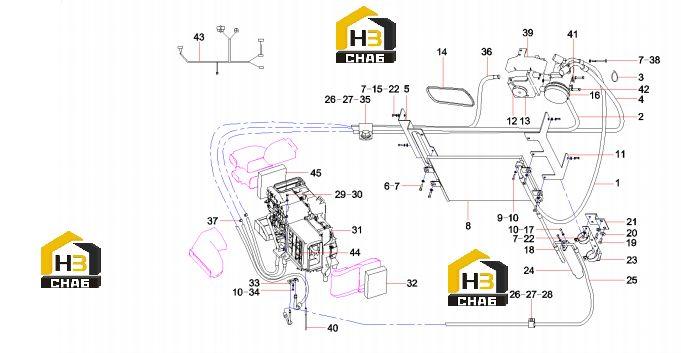

Система кондиционирования воздуха 10793711

← Накладка левой двери 12111249 Блок кондиционера 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:60018791

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:10793331

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:60018792

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, condenser

Каталожный номер:10793598

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x30GB5783 10.9

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:20

Примечание:

№ на схеме:8

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M6x30GB5783

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:7

Примечание:

№ на схеме:11

Наименование:Bracket, condenser

Каталожный номер:10793600

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, compressor

Каталожный номер:10793597

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:

№ на схеме:14

Наименование:V-belt

Каталожный номер:A230106000307

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:60001238

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, mounting, drying bottle

Каталожный номер:10793599

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:6

Примечание:

№ на схеме:23

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:24

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:60004378

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:5

Примечание:

№ на схеме:27

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:5

Примечание:

№ на схеме:28

Наименование:Clip, wire

Каталожный номер:A230200000176

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:7

Примечание:

№ на схеме:30

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:7

Примечание:

№ на схеме:31

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:32

Наименование:Filter, air, external

Каталожный номер:B222100000660

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B229900005758

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:3

Примечание:

№ на схеме:36

Наименование:Pipe, hot pipe, air conditioner

Каталожный номер:11084197

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:39

Наименование:Hood, compressor

Каталожный номер:11147611

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:42

Наименование:Bolt M8x55GB5783

Каталожный номер:A210111000302

Комплект:2

Примечание:

№ на схеме:43

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:44

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:45

Наименование:sponge of air

Каталожный номер:13034851

Комплект:2

Примечание:
