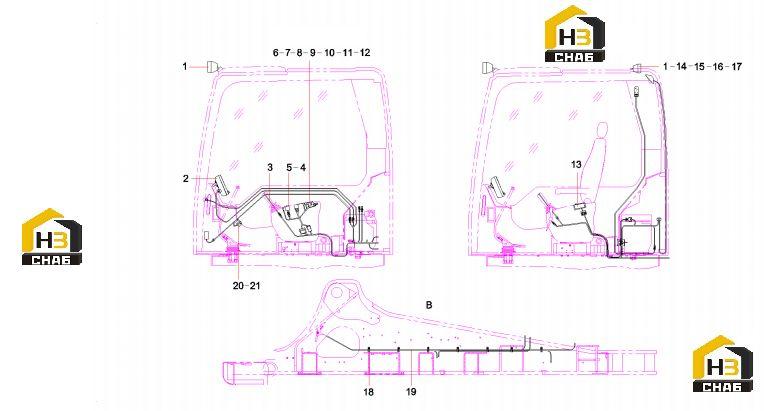

Система электрическая экскаватора (часть 1) 10792068

← Штуцер a810201031035 Система электрическая экскаватора (часть 2) 10792068 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:3

Примечание:

№ на схеме:2

Наименование:Sany Encourage Control Display

Каталожный номер:13194370

Комплект:1

Примечание:

№ на схеме:3

Наименование:cab harness

Каталожный номер:13269767

Комплект:1

Примечание:

№ на схеме:4

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:5

Наименование:Switch, ignition

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60053221

Комплект:3

Примечание:

№ на схеме:8

Наименование:Control Switch Harness

Каталожный номер:13268390

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, cord

Каталожный номер:A230200000175

Комплект:5

Примечание:

№ на схеме:10

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:16

Примечание:

№ на схеме:11

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:12

Наименование:Rocker Switch

Каталожный номер:21020748

Комплект:1

Примечание:

№ на схеме:13

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Light, alarm, audible and visual

Каталожный номер:A241100000547

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:7

Примечание:

№ на схеме:17

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:3

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:7

Примечание:

№ на схеме:19

Наименование:Vehicle Body Harness

Каталожный номер:13269764

Комплект:1

Примечание:

№ на схеме:20

Наименование:converter

Каталожный номер:60222546

Комплект:1

Примечание:

№ на схеме:21

Наименование:Overload warning system

Каталожный номер:60249534

Комплект:1

Примечание:
