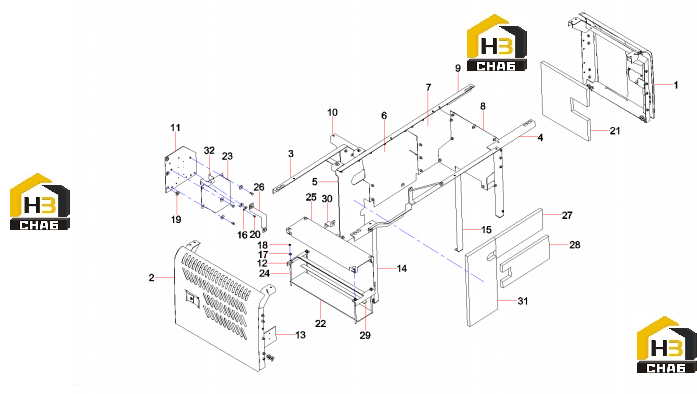

Обвес кабины 10794322

← Комплектующие кабины 10794322 Отсек аккумулятора a810502017041 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door GP, right

Каталожный номер:12110958

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door GP, left

Каталожный номер:12111249

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket, front, left

Каталожный номер:10790691

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket, rear, right

Каталожный номер:10791992

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:10792328

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, partition

Каталожный номер:10792339

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:10792347

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:10792468

Комплект:1

Примечание:

№ на схеме:9

Наименование:Beam, cross, front

Каталожный номер:10790776

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support, front coverplate

Каталожный номер:10792518

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, fixing

Каталожный номер:10794315

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, battery

Каталожный номер:10793516

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, fixing, blow can

Каталожный номер:10946317

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, rear, left

Каталожный номер:10790799

Комплект:1

Примечание:

№ на схеме:15

Наименование:Beam, cross, rear

Каталожный номер:10791449

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:17

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:10

Примечание:

№ на схеме:18

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M12x20(GB5783)

Каталожный номер:A210111000036

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw M8x16GB818

Каталожный номер:A210210000019

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sponge, noise reduction, cab door

Каталожный номер:A820699001180

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cushion, lower, battery

Каталожный номер:10793848

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, protecting, relay

Каталожный номер:10794313

Комплект:1

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:10880488

Комплект:4

Примечание:

№ на схеме:25

Наименование:Cover, rain, battery

Каталожный номер:10947777

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, fixing, lower

Каталожный номер:10946286

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sponge, upper, middle partition

Каталожный номер:10946293

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sponge, lower, middle partition

Каталожный номер:10946303

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cushion, upper, battery

Каталожный номер:11366089

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate, fixing, spacer plate

Каталожный номер:10790349

Комплект:2

Примечание:

№ на схеме:31

Наименование:Foam

Каталожный номер:10790370

Комплект:1

Примечание:

№ на схеме:32

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:
