Комплектующие системы охлаждения двигателя 10788280

← Подушки двигателя и корпус маховика 10786797 Система радиатора 10788276 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

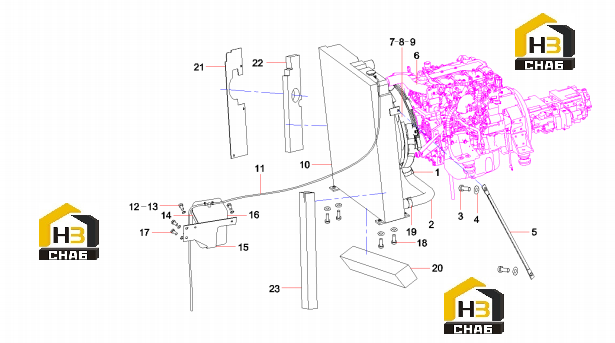

№ на схеме:1

Наименование:Hoop

Каталожный номер:A210855000010

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose, Engine (Inlet)

Каталожный номер:10788272

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:5

Наименование:Brace

Каталожный номер:10788271

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose, Engine (Outlet)

Каталожный номер:10788273

Комплект:1

Примечание:

№ на схеме:7

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, rubber

Каталожный номер:10788274

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket GP, radiator

Каталожный номер:10788276

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:A820606030367

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket, reserve tank

Каталожный номер:A810102099167

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:19

Наименование:Hoop

Каталожный номер:A210855000012

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal, Radiator (Lower)

Каталожный номер:10790393

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:10946307

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, Radiator (LH)

Каталожный номер:10790355

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sponge, right side, radiator

Каталожный номер:10790356

Комплект:1

Примечание:
