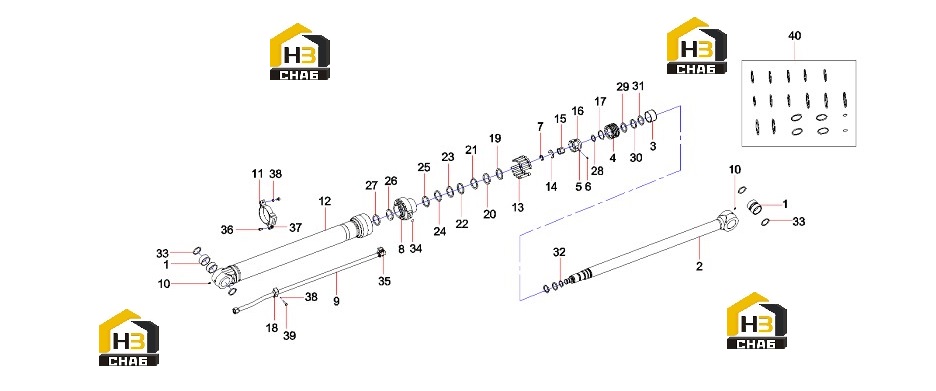

Цилиндр рычага 60024873

← Фитинг a810201031035 Цилиндр ковша 60024870 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, shaft

Каталожный номер:60084724

Комплект:4

Примечание:

№ на схеме:2

Наименование:Rod, piston

Каталожный номер:60084706

Комплект:1

Примечание:

№ на схеме:3

Наименование:Jacket, buffer, bucket

Каталожный номер:60065192

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60084704

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:24000487

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retainer

Каталожный номер:60084721

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, end

Каталожный номер:60084697

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe GP, oil, rod end

Каталожный номер:60084717

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hoop GP

Каталожный номер:60084710

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block, cylinder

Каталожный номер:60084699

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:24000778

Комплект:12

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60084727

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, buffer

Каталожный номер:60084746

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:60065311

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:60084695

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:60084715

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60065244

Комплект:1

Примечание:

№ на схеме:20

Наименование:DKBI-ring, dustproof

Каталожный номер:60017174

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, seal

Каталожный номер:60065354

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retainer, switch

Каталожный номер:60065309

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, buffer

Каталожный номер:60065201

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve, sliding

Каталожный номер:60084730

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, retaining

Каталожный номер:60065243

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-Ring

Каталожный номер:24001034

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, retaining

Каталожный номер:60084726

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring, buffer

Каталожный номер:60084735

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, guide

Каталожный номер:60065334

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring, seal

Каталожный номер:60065348

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, contaminant

Каталожный номер:60065214

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring, buffer

Каталожный номер:60084748

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ring, dust

Каталожный номер:60038830

Комплект:4

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:21018402

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw M10x35GB70.1

Каталожный номер:A210204000163

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt M10x35GB5780

Каталожный номер:60021558

Комплект:2

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:24000867

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer 10GB93

Каталожный номер:A210400000001

Комплект:3

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210108000004

Комплект:1

Примечание:

№ на схеме:40

Наименование:Repair kit, arm cylinder

Каталожный номер:60082862

Комплект:1

Примечание:
