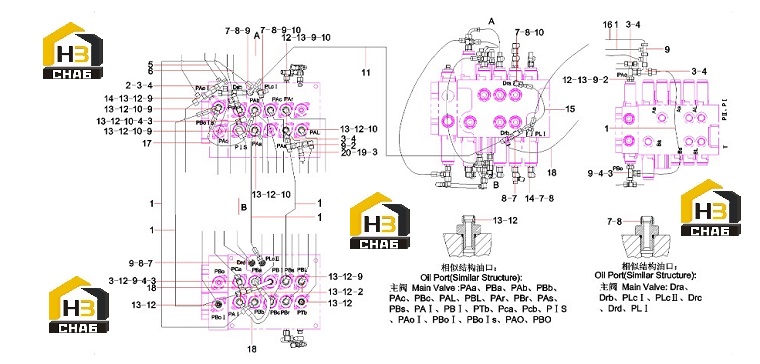

Трубопровод клапана 12918730

← Труборовод клапана 12918721 Трубопровод электромагнитного клапана 12918740 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000995

Комплект:6

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:19

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:7

Примечание:

№ на схеме:4

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103000817

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000980

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000940

Комплект:8

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:19

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:19

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103002657

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000946

Комплект:23

Примечание:

№ на схеме:13

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:23

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103001898

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103004133

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103002045

Комплект:3

Примечание:

№ на схеме:19

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:20

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:1

Примечание:
