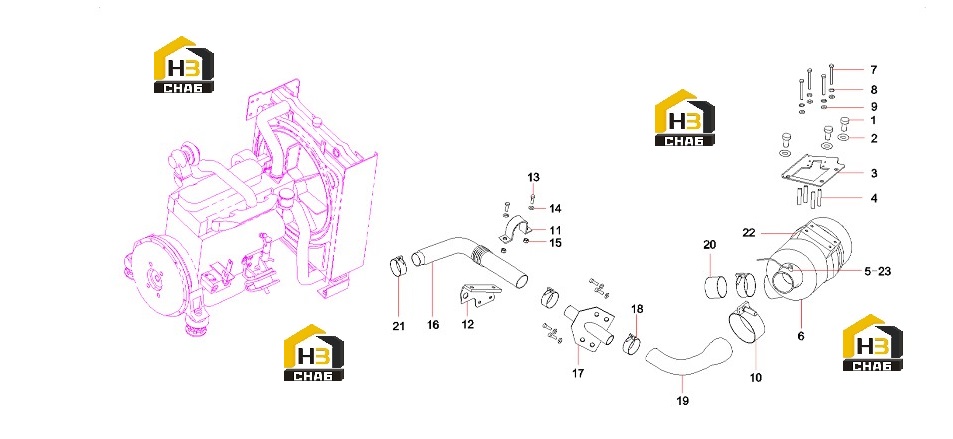

Система впуска воздуха a810102071275

← Системы двигателя 11921927 Воздухоочиститель b222100000458 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:7

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:7

Примечание:

№ на схеме:3

Наименование:Plate, Mounting

Каталожный номер:A820101346097

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, spacer

Каталожный номер:A820301017514

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air cleaner

Каталожный номер:B222100000458

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x110(GB5782) 10.9

Каталожный номер:A210110000367

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:A229900002222

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clip

Каталожный номер:A820101346724

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:A810102072219

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, air inlet

Каталожный номер:10072576

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube, connection

Каталожный номер:10177031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, air inlet

Каталожный номер:10072577

Комплект:1

Примечание:

№ на схеме:20

Наименование:Strainer

Каталожный номер:10177023

Комплект:1

Примечание:

№ на схеме:21

Наименование:Anchor ear, T-type

Каталожный номер:A229900003104

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clip, air cleaner

Каталожный номер:10181386

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:
