Система впрыска топлива 60041409

← Трубопровод впуска масла в турбонагнетатель b229900005900 Форсунка 60041409 →

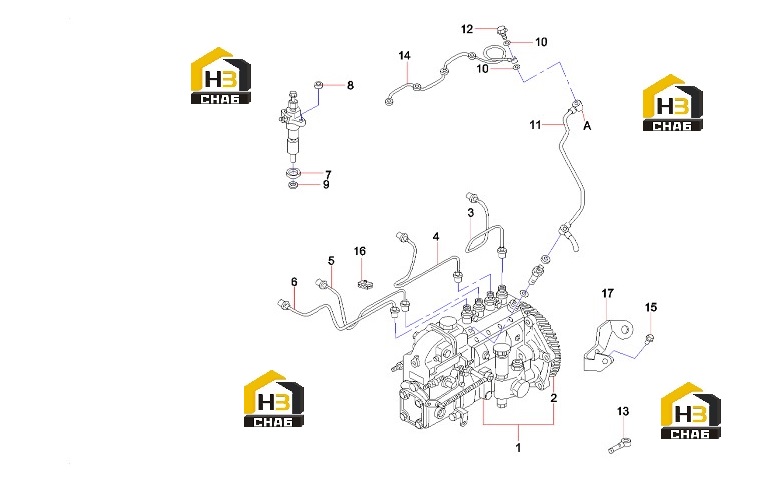

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, fuel injection

Каталожный номер:B220301000447

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coupling AS

Каталожный номер:60009097

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, injection, cylinder I

Каталожный номер:60009118

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube, injection, cylinder II

Каталожный номер:60009119

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube, injection, cylinder III

Каталожный номер:60009120

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube, injection, cylinder IV

Каталожный номер:60009121

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retaining

Каталожный номер:B229900004205

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:60003544

Комплект:8

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:B229900004552

Комплект:4

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:60003444

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tube, fuel return

Каталожный номер:60009135

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:B229900004931

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube

Каталожный номер:B229900002620

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube, fuel return

Каталожный номер:60009136

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60113883

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:60113917

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bracket, pump

Каталожный номер:60113823

Комплект:1

Примечание:
