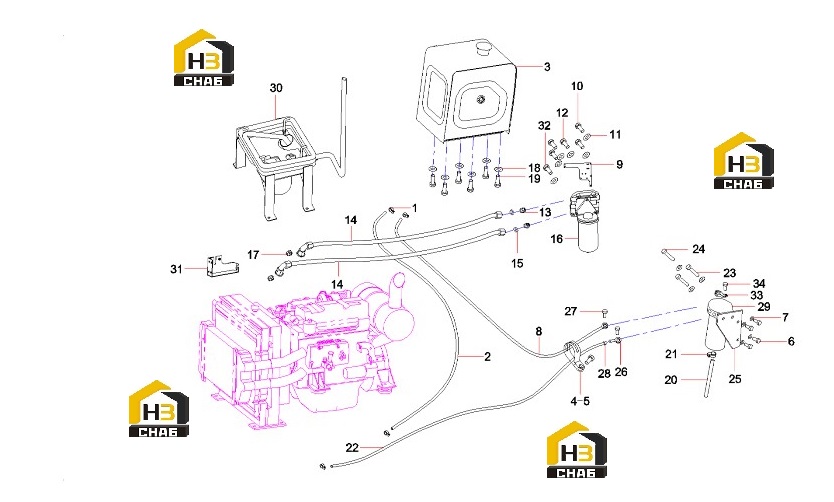

Система подачи топлива 11904045

← Система управления дроссельной заслонкой 11925742 Бак топливный 10249435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:6

Примечание:

№ на схеме:2

Наименование:Hose AS

Каталожный номер:10787728

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tank GP, fuel

Каталожный номер:10249435

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:6

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:7

Примечание:

№ на схеме:7

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:7

Примечание:

№ на схеме:8

Наименование:Hose, fuel inlet, primary filter

Каталожный номер:10145222

Комплект:1

Примечание:

№ на схеме:9

Наименование:Frame, mounting

Каталожный номер:11732089

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose, oil

Каталожный номер:60044059

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:16

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:19

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:20

Наименование:Tube, water drain

Каталожный номер:11127565

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:A820606020522

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:1

Примечание:

№ на схеме:25

Наименование:Base, filter, fuel, primary

Каталожный номер:10853100

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:2

Примечание:

№ на схеме:27

Наименование:Link bolt

Каталожный номер:60064766

Комплект:2

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:60064764

Комплект:4

Примечание:

№ на схеме:29

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, fuel inlet

Каталожный номер:11939037

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rack, positioning

Каталожный номер:11730317

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:33

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:1

Примечание:
