Система охлаждения a810102090161

Система охлаждения a810102090161

← Датчик давления 60053691 Радиатор 60155376 →

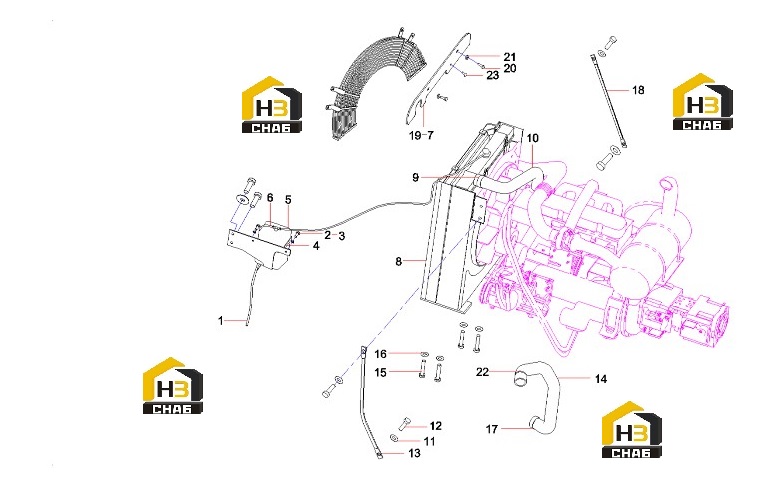

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:A820606030367
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw M8x20GB70.1
Каталожный номер:A210204000147
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:A810102099060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tank,reservoir,liquid
Каталожный номер:A229900001590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp, hose
Каталожный номер:A229900001345
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Strip, sealing
Каталожный номер:11813955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Radiator
Каталожный номер:60155376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:60097976
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, water inlet
Каталожный номер:A820606030947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 16GB96.1
Каталожный номер:A210404000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M16x30GB5783 10.9
Каталожный номер:A210111000263
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Brace
Каталожный номер:A820301017359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe, water return
Каталожный номер:A820606030948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 12GB96.1
Каталожный номер:A210404000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clamp, T-type
Каталожный номер:60001972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Brace
Каталожный номер:10144629
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:top baffleSY130.1.3.3.8
Каталожный номер:12873948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt M10x25GB5783
Каталожный номер:A210111000018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 10GB96.1
Каталожный номер:A210404000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Clamp, T-type
Каталожный номер:60135749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pintle
Каталожный номер:11961759
Комплект:4
Примечание:
