Система гусениц 10811483

← Комплектующие поворотной рамы 10811483 Система гидравлическая поворотной рамы 10811483 →

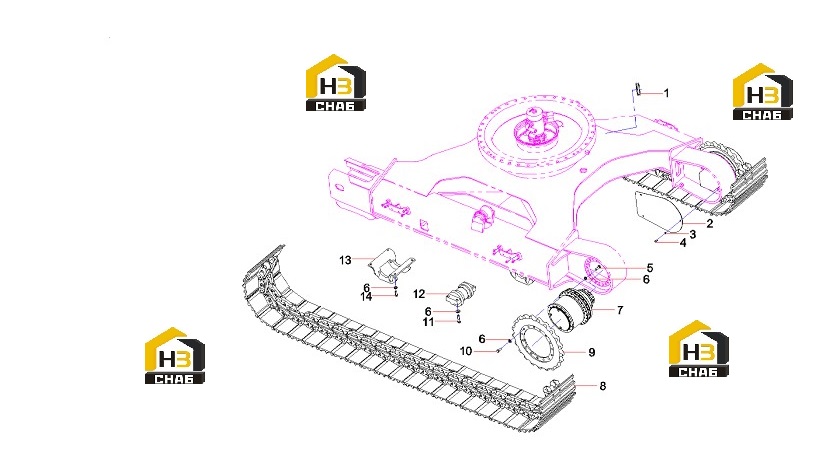

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sheath

Каталожный номер:A820606030918

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cover, side

Каталожный номер:A820101344863

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:26

Примечание:

№ на схеме:4

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M16x50DIN933 10.9

Каталожный номер:60023119

Комплект:40

Примечание:

№ на схеме:6

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:122

Примечание:

№ на схеме:7

Наименование:Reducer AS

Каталожный номер:B229900002849

Комплект:2

Примечание:

№ на схеме:8

Наименование:Crawler GP

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:9

Наименование:Sprocket

Каталожный номер:A229900004678

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M16x40DIN933 10.9

Каталожный номер:60023118

Комплект:30

Примечание:

№ на схеме:11

Наименование:Bolt M16x70GB5782 10.9

Каталожный номер:A210110000281

Комплект:64

Примечание:

№ на схеме:12

Наименование:Thrust wheel GP

Каталожный номер:11632477

Комплект:16

Примечание:

№ на схеме:13

Наименование:Plate, guard, track

Каталожный номер:A810401990264

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M16x40GB5783 10.9

Каталожный номер:A210111000053

Комплект:16

Примечание:
