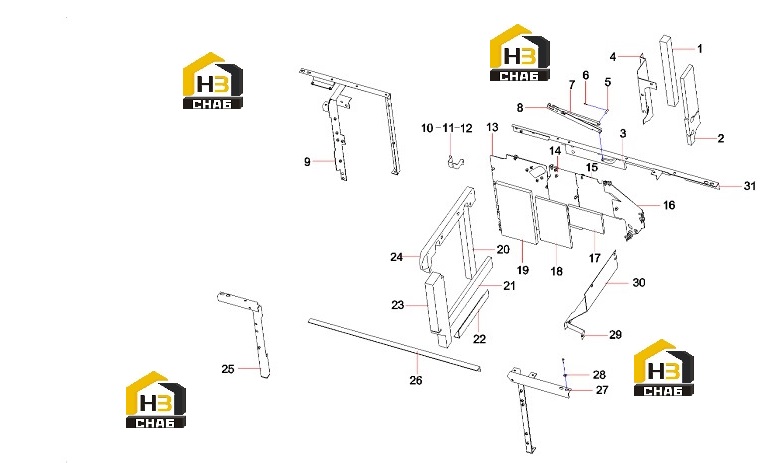

Обвес кабины 11999038

← Обвес каркаса кабины 11999038 Крепление правой двери 12110958 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sponge, partition

Каталожный номер:11756388

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sponge, partition, middle

Каталожный номер:11756151

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sponge, partition

Каталожный номер:11827108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Partition, middle

Каталожный номер:10200730

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:6

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:7

Наименование:Bar, support

Каталожный номер:A810502015323

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, front, left

Каталожный номер:11997562

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:11

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x16GB818

Каталожный номер:A210210000019

Комплект:2

Примечание:

№ на схеме:13

Наименование:Partition, left

Каталожный номер:11997617

Комплект:1

Примечание:

№ на схеме:14

Наименование:Partition, middle

Каталожный номер:A810502012313

Комплект:1

Примечание:

№ на схеме:15

Наименование:Partition, right

Каталожный номер:10684013

Комплект:1

Примечание:

№ на схеме:16

Наименование:Baffle, front, right

Каталожный номер:A810502012286

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge, partition

Каталожный номер:11827070

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sponge, partition

Каталожный номер:11826921

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge, noise absorbing, right

Каталожный номер:10118648

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sponge, sealing, bottom

Каталожный номер:A820601991116

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:22

Наименование:Partition, lower, radiator

Каталожный номер:10072952

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sponge, left side, radiator

Каталожный номер:11826613

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sponge, top, radiator

Каталожный номер:11041135

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket, rear, left

Каталожный номер:A810502015268

Комплект:1

Примечание:

№ на схеме:26

Наименование:Beam, cross, rear

Каталожный номер:10072949

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket, rear, right

Каталожный номер:A810502015256

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:3

Примечание:

№ на схеме:29

Наименование:Plate, fixing, side partition

Каталожный номер:A820101351600

Комплект:1

Примечание:

№ на схеме:30

Наименование:Partition, side

Каталожный номер:A810502012285

Комплект:1

Примечание:

№ на схеме:31

Наименование:Beam, cross, front

Каталожный номер:A810502015255

Комплект:1

Примечание:
