Крепления трубопровода стрелы a810201030039

Крепления трубопровода стрелы a810201030039

← Трубопровод стрелы (часть2) 12918860 Фитинг a810201031035 →

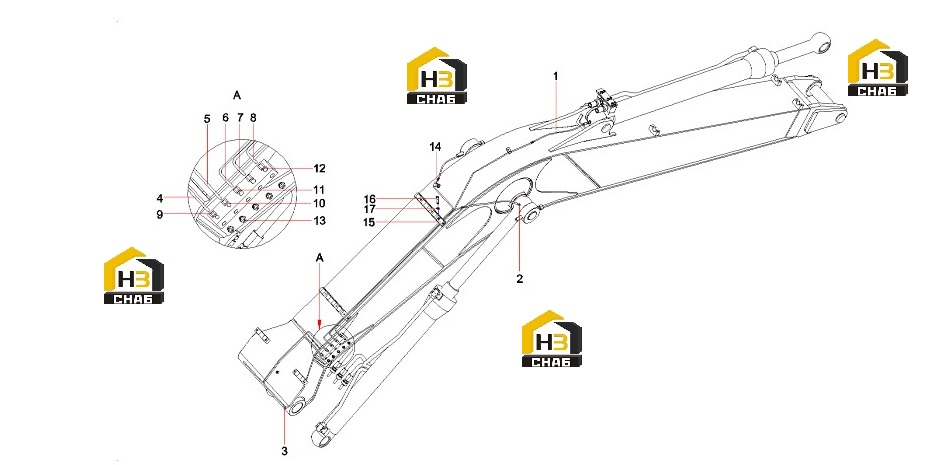

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103000815
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:A820205000858
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, pipe
Каталожный номер:A210715000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube, grease
Каталожный номер:A820207010415
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube, grease
Каталожный номер:A820207010416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube, grease
Каталожный номер:A820207010417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tube, grease
Каталожный номер:A820207010418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tube, grease
Каталожный номер:A820207010419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Joint, pipe
Каталожный номер:B210770000085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10JB982
Каталожный номер:A210434000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:A810201031035
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 14JB982
Каталожный номер:A210434000007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:A230200000170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp, pipe
Каталожный номер:A820101345161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M8x12GB70.1 10.9
Каталожный номер:A210204000339
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:4
Примечание:
