Крепление левой двери 12111249

Крепление левой двери 12111249

← Корпус аккумулятора 11997724 Капот двигателя 12150256 →

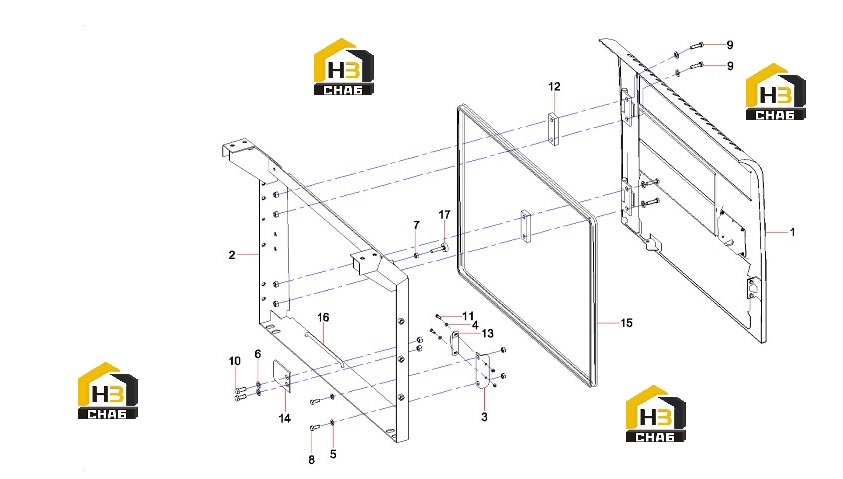

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Door, left
Каталожный номер:12111250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Frame, mounting, left door
Каталожный номер:12111145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Block, fixing
Каталожный номер:A810502015054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10x25GB5783
Каталожный номер:A210111000018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x40GB5783
Каталожный номер:A210111000027
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12x30GB5783
Каталожный номер:A210111000038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M6x20GB5783
Каталожный номер:A210111000080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Retainer GP
Каталожный номер:12107734
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Holder
Каталожный номер:A820405000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate, locking
Каталожный номер:A820101118440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Strip, sealing
Каталожный номер:A820606030378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Catch
Каталожный номер:A820301012423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:1
Примечание:
