Комплектующие топливной системы 11939037

← Фильтр топливный грубой очистки 60064763 Двигатель b220200000095 →

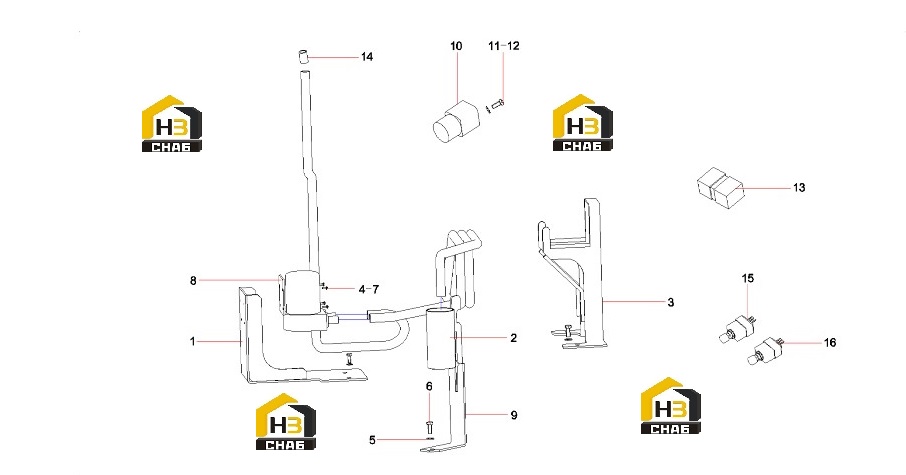

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel pump

Каталожный номер:12164587

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter

Каталожный номер:12165551

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel tube

Каталожный номер:12165746

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:7

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:8

Наименование:Pump GP, fuel filler

Каталожный номер:60093142

Комплект:1

Примечание:

№ на схеме:9

Наименование:Filter core mounting plate of filler

Каталожный номер:12162843

Комплект:1

Примечание:

№ на схеме:10

Наименование:Relay, control, liquid level

Каталожный номер:B240700000329

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:13

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A210770000594

Комплект:3

Примечание:

№ на схеме:15

Наименование:Shutdown switch, oil feed pump

Каталожный номер:11953235

Комплект:1

Примечание:

№ на схеме:16

Наименование:Switch, start, oil feed pump

Каталожный номер:11953213

Комплект:1

Примечание:
