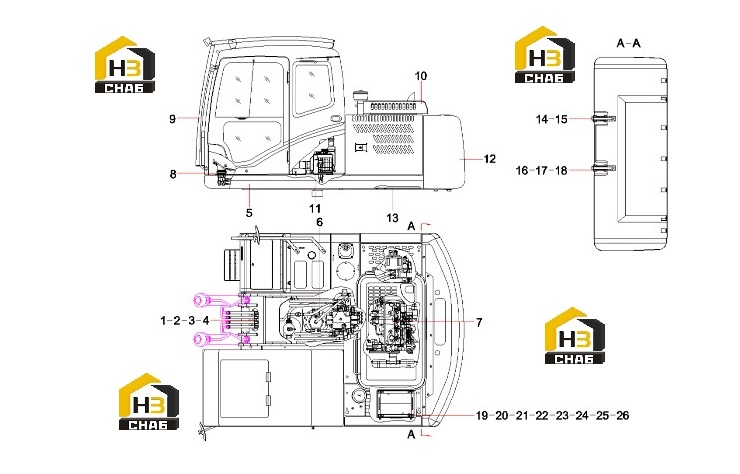

Комплектующие поворотной платформы 12931403

← Компоненты основные экскаватора 12880582 Трубопровод гидравлической системы (часть1) 12918851 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:revolving frameSY135C8I2K.1A.1

Каталожный номер:12927371

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline, main, hydraulic

Каталожный номер:12918851

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power system

Каталожный номер:11921927

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline, pilot

Каталожный номер:12918846

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab GP

Каталожный номер:12934376

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover GP

Каталожный номер:11999038

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air conditioning SY115C1I2K.1.8

Каталожный номер:12691993

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight GP

Каталожный номер:12000097

Комплект:1

Примечание:

№ на схеме:13

Наименование:general assembly of bottom sealing

Каталожный номер:12709636

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M27x240GB5782-00 10.9

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bracket, battery

Каталожный номер:A810599001149

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:25

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:26

Наименование:Cover, protection, battery

Каталожный номер:11991710

Комплект:1

Примечание:
