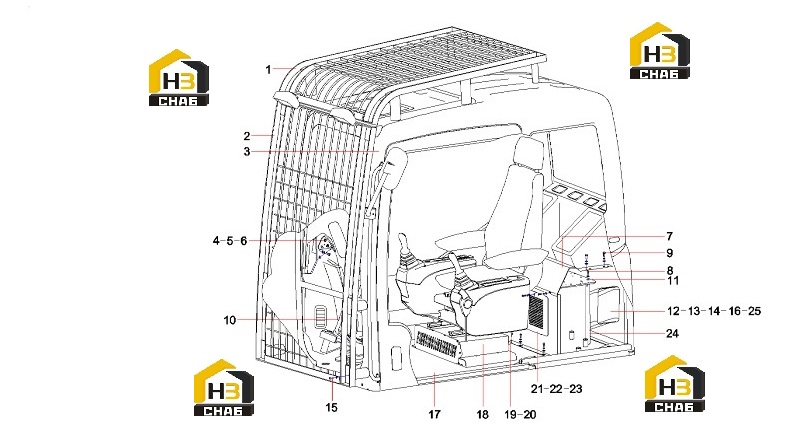

Комплектующие кабины 12934376

← Трубопровод гидронасоса 12918837 Стекла кабины 60078345 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Top Protective Equipment

Каталожный номер:A229900003881

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Protective Equipment

Каталожный номер:A229900003882

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cab AS

Каталожный номер:60078345

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket, mounting

Каталожный номер:10079587

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, Mounting

Каталожный номер:10182798

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M16GB6170

Каталожный номер:A210307000040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Harness, air conditioner

Каталожный номер:10243524

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:20

Примечание:

№ на схеме:9

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:6

Примечание:

№ на схеме:10

Наименование:Running control mechanism

Каталожный номер:12934780

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, mounting, electrical

Каталожный номер:12333865

Комплект:1

Примечание:

№ на схеме:12

Наименование:Passage, air, main

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Passage, air, new

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:14

Наименование:Passage, air, right

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:15

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:10

Примечание:

№ на схеме:16

Наименование:Sponge, sealing, rear air outlet

Каталожный номер:10578270

Комплект:1

Примечание:

№ на схеме:17

Наименование:Support, bottom plate

Каталожный номер:10942679

Комплект:1

Примечание:

№ на схеме:18

Наименование:seat and control cabinet

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:19

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw, tapping

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, vertical, lower left

Каталожный номер:10243510

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate, vertical, lower right

Каталожный номер:10243522

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rod, supporting

Каталожный номер:10253103

Комплект:3

Примечание:

№ на схеме:25

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:
