Глушитель sy155.1.3.6 12349502

← Кронштейн масляного фильтра 60041434 Система демпфирующая и маховик sy155.1. 12351942 →

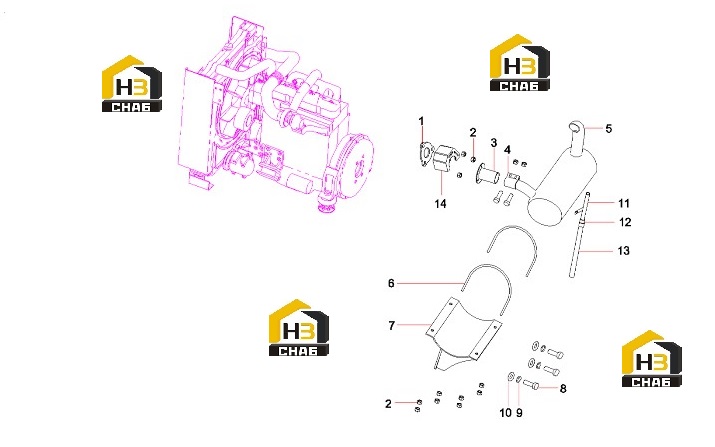

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:B229900002663

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:11

Примечание:

№ на схеме:3

Наименование:Tube, connection

Каталожный номер:A229900005503

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:B210840000021

Комплект:1

Примечание:

№ на схеме:5

Наименование:Muffler GP

Каталожный номер:A220202000032

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt, U-type

Каталожный номер:A820301017444

Комплект:2

Примечание:

№ на схеме:7

Наименование:Muffler bracketSY155.1.3.6.1

Каталожный номер:12349660

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:3

Примечание:

№ на схеме:9

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:3

Примечание:

№ на схеме:11

Наименование:Pipe bracketSY155.1.3.6.2

Каталожный номер:12350852

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, Water (Inlet)

Каталожный номер:A820606020626

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shield, turbocharger

Каталожный номер:10455683

Комплект:1

Примечание:
