Электрическая система экскаватора (часть1) 11922522

← Компоненты электрических систем кабины 11922522 Электрическая система экскаватора (часть2) 11922522 →

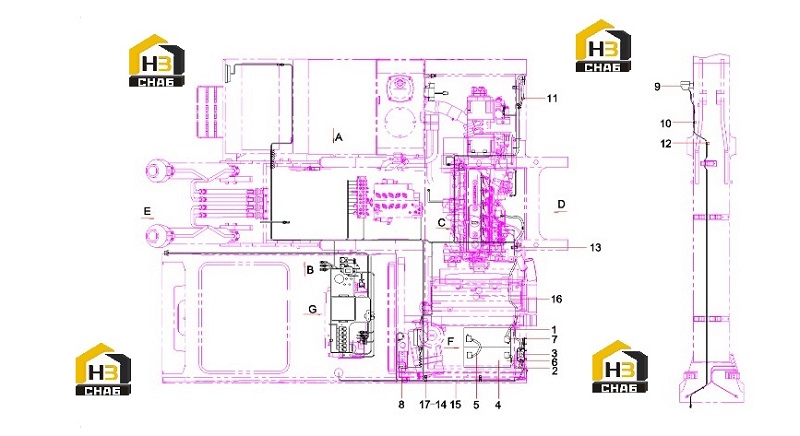

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:2

Наименование:Wire, power supply

Каталожный номер:60154643

Комплект:1

Примечание:

№ на схеме:3

Наименование:Contactor, direct-current

Каталожный номер:A240700000302

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:8

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:11400099

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clamping clip

Каталожный номер:60197033

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:15

Наименование:Vehicle Body Harness

Каталожный номер:12844073

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wire, power supply

Каталожный номер:60154642

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:9

Примечание:
