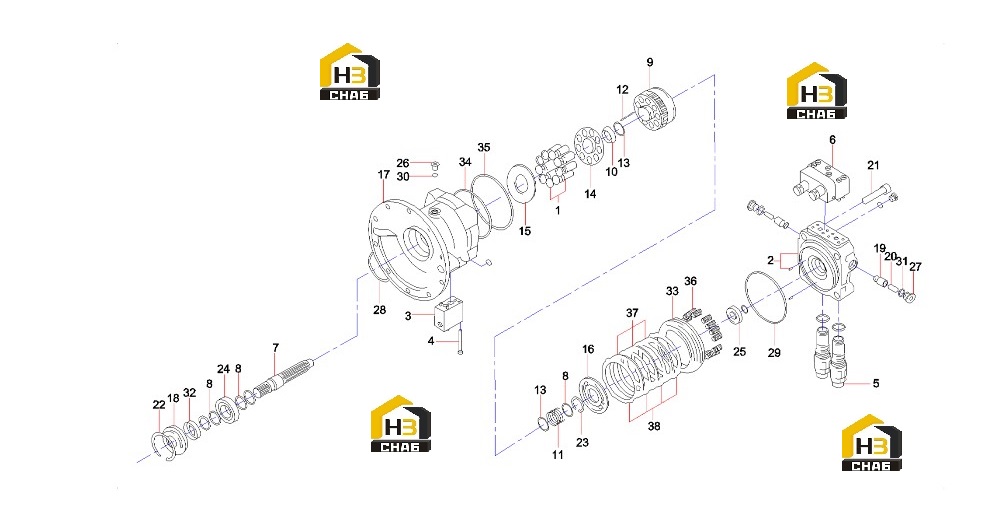

Двигатель плунжерный 60181551

← Редуктор b229900002718 Комплектующие поворотного редуктора 60181550 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger AS

Каталожный номер:60038697

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plunger

Каталожный номер:60038687

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve, timing

Каталожный номер:60038112

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw, socket head

Каталожный номер:60038566

Комплект:3

Примечание:

№ на схеме:5

Наименование:Valve, relief

Каталожный номер:60038114

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve GP, anti-reverse

Каталожный номер:60038091

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft, drive

Каталожный номер:60038592

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60038178

Комплект:3

Примечание:

№ на схеме:9

Наименование:Block, cylinder

Каталожный номер:60038355

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, spherical

Каталожный номер:60038586

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, backward

Каталожный номер:60038384

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plunger

Каталожный номер:60038602

Комплект:12

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:60038179

Комплект:2

Примечание:

№ на схеме:14

Наименование:Disc, return

Каталожный номер:60038386

Комплект:1

Примечание:

№ на схеме:15

Наименование:Disc, slipper

Каталожный номер:60038380

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tray, oil distribution

Каталожный номер:60038578

Комплект:1

Примечание:

№ на схеме:17

Наименование:Housing

Каталожный номер:60038435

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:60038018

Комплект:1

Примечание:

№ на схеме:19

Наименование:Buckle, slide valve

Каталожный номер:60038093

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60038217

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60038564

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ring, clamp

Каталожный номер:60038156

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, clamp

Каталожный номер:60038155

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing, ball

Каталожный номер:60038135

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing, ball

Каталожный номер:60038134

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:3

Примечание:

№ на схеме:27

Наименование:Plug, oil

Каталожный номер:60038647

Комплект:2

Примечание:

№ на схеме:28

Наименование:Seal, O-ring

Каталожный номер:60038709

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal, O-ring

Каталожный номер:60038718

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal, O-ring

Каталожный номер:60038711

Комплект:3

Примечание:

№ на схеме:31

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:2

Примечание:

№ на схеме:32

Наименование:Seal, oil

Каталожный номер:60038866

Комплект:1

Примечание:

№ на схеме:33

Наименование:Piston, braking

Каталожный номер:60038669

Комплект:1

Примечание:

№ на схеме:34

Наименование:Seal, O-ring

Каталожный номер:60038717

Комплект:1

Примечание:

№ на схеме:35

Наименование:Seal, O-ring

Каталожный номер:60038719

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring, retarding

Каталожный номер:60038668

Комплект:20

Примечание:

№ на схеме:37

Наименование:Plate, friction

Каталожный номер:60038548

Комплект:3

Примечание:

№ на схеме:38

Наименование:Piece, split

Каталожный номер:60038354

Комплект:4

Примечание:
