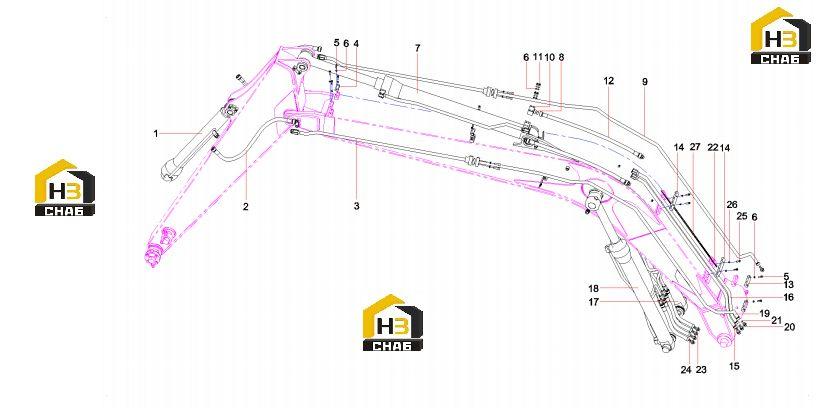

Трубопровод стрелы a810312000362

← Узел ковша a810312010052 Цилиндр ковша 60024870 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder, bucket

Каталожный номер:60024870

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103005598

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe, steel

Каталожный номер:A810201068112

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:A820101344842

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000215

Комплект:24

Примечание:

№ на схеме:6

Наименование:False

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:7

Наименование:Cylinder, arm

Каталожный номер:60024873

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:3

Примечание:

№ на схеме:9

Наименование:Pipe, steel

Каталожный номер:A810201068113

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, steel pipe

Каталожный номер:A820203002656

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000345

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103005440

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:A820101344840

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:10391248

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pipe, steel

Каталожный номер:A810201068111

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, steel

Каталожный номер:A810201068110

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder, boom, right

Каталожный номер:60024871

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cylinder, boom, left

Каталожный номер:60024872

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, steel

Каталожный номер:A810201068114

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002473

Комплект:11

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:15

Примечание:

№ на схеме:22

Наименование:Pipeline, lubrication

Каталожный номер:A810201030039

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205002472

Комплект:4

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:25

Наименование:False

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:27

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:15

Примечание:
