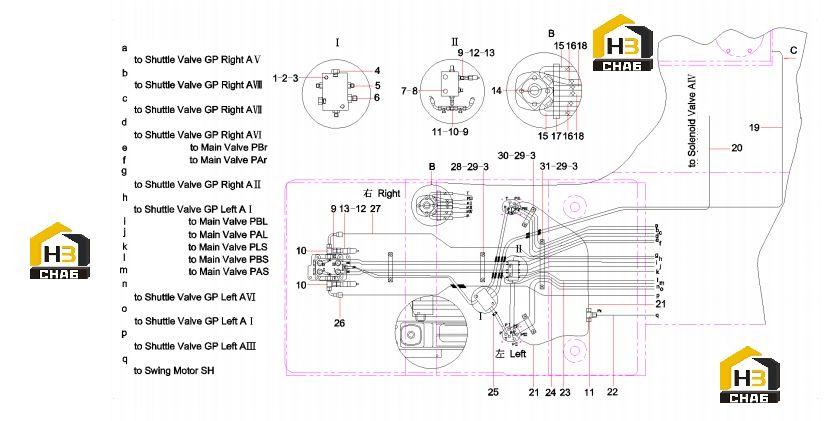

Трубопровод гидравлической системы 10165921

← Трубопровод управления гидравлической системой 10165921 Клапан контрольно-регулирующий 60004101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:2

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:3

Наименование:False

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:4

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:6

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000847

Комплект:2

Примечание:

№ на схеме:7

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:21005186

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:4

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:5

Примечание:

№ на схеме:11

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:3

Примечание:

№ на схеме:13

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:3

Примечание:

№ на схеме:14

Наименование:Valve, pilot, manual

Каталожный номер:B220401001301

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103000907

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000985

Комплект:2

Примечание:

№ на схеме:17

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000988

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103006653

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103000983

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002709

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103001375

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103005511

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:11902257

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103001892

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, pipe

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:13

Примечание:

№ на схеме:30

Наименование:Clamp, pipe

Каталожный номер:A820101117116

Комплект:3

Примечание:

№ на схеме:31

Наименование:Clamp, pipe

Каталожный номер:10379080

Комплект:1

Примечание:
