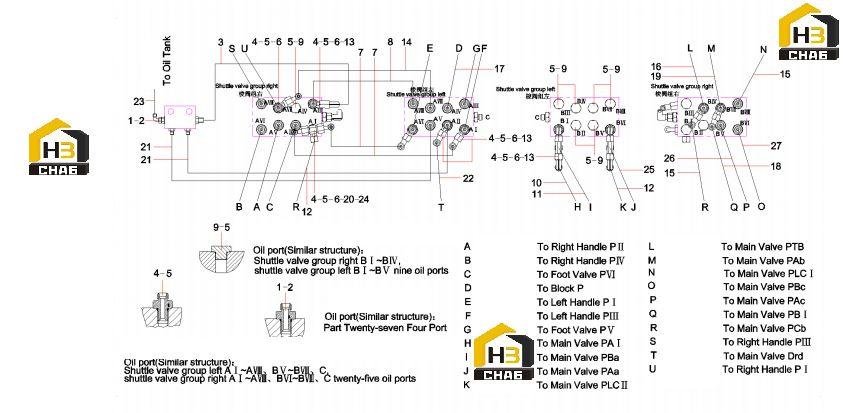

Соединения клапана 10165922

← Фильтр высокого давления масла b229900000063 Кабина 11926619 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000839

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:A230101000247

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205002652

Комплект:24

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101001197

Комплект:34

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:10

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103001898

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:21032675

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:A820205002653

Комплект:10

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:A831213135000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103001633

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000875

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:12

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103000876

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103004282

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103000984

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000995

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103001359

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103002040

Комплект:5

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103000872

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103002040

Комплект:5

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:1

Примечание:
