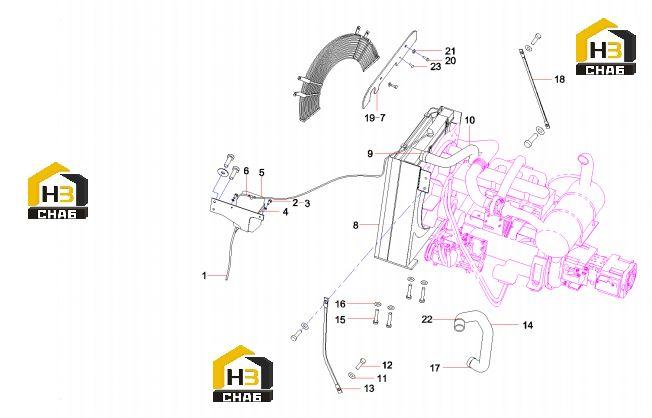

Система охлаждения a810102090161

← Система управления дроссельной заслонкой 11925742 Радиаторы 60155376 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:A820606030367

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:3

Наименование:False

Каталожный номер:A210404000005

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tank GP, reserve

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:7

Наименование:Strip, sealing

Каталожный номер:11813955

Комплект:1

Примечание:

№ на схеме:8

Наименование:Radiator

Каталожный номер:60155376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:60097976

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, water inlet

Каталожный номер:A820606030947

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer16GB96.1

Каталожный номер:A210404000008

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:13

Наименование:Brace

Каталожный номер:A820301017359

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe, water return

Каталожный номер:A820606030948

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:16

Наименование:False

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:17

Наименование:Clamp, T-type

Каталожный номер:60001972

Комплект:1

Примечание:

№ на схеме:18

Наименование:Brace

Каталожный номер:10144629

Комплект:1

Примечание:

№ на схеме:19

Наименование:top baffleSY130.1.3.3.8

Каталожный номер:12873948

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pintle

Каталожный номер:11961759

Комплект:4

Примечание:
