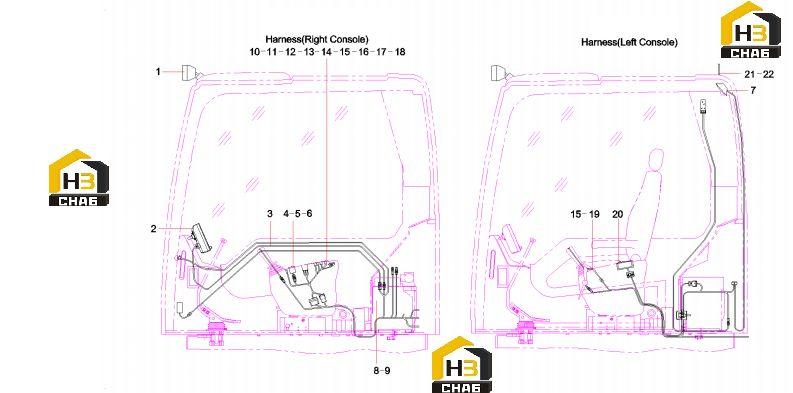

Система электрическая кабины 11838002

← Соединение a810201031035 Система электрическая экскаватора 11838002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sany monitor

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:3

Наименование:Driver's Cab

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:4

Наименование:Dial, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:5

Наименование:Switch, start

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Horn

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210202000011

Комплект:7

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000013

Комплект:7

Примечание:

№ на схеме:12

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60053221

Комплект:1

Примечание:

№ на схеме:14

Наименование:Control harness

Каталожный номер:12110110

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:12

Примечание:

№ на схеме:18

Наименование:False

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:19

Наименование:Harness, horn switch

Каталожный номер:11742013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Radio

Каталожный номер:A240500000113

Комплект:1

Примечание:

№ на схеме:21

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:22

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:
