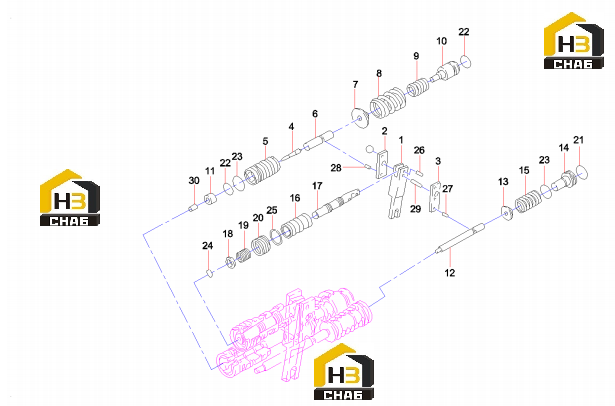

Регулировка насоса b220301000534

← Комплектующие плунжерного насоса (часть 2) b220301000534 Комплектующие плунжерного насоса (часть 3) b220301000534 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lever

Каталожный номер:60208256

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever

Каталожный номер:60008532

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lever

Каталожный номер:60008522

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60008535

Комплект:1

Примечание:

№ на схеме:5

Наименование:Body, valve

Каталожный номер:60008536

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pushrod, valve

Каталожный номер:60008524

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seat, spring

Каталожный номер:60008494

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60208257

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring, inner

Каталожный номер:60075415

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stem-adjust

Каталожный номер:60208258

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:60075411

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:60008520

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seat, spring

Каталожный номер:60008495

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stem-adjust

Каталожный номер:60208259

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:60208260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve, valve

Каталожный номер:60008503

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft, thrust

Каталожный номер:60008538

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seat, spring

Каталожный номер:60008539

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60008541

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60008540

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60008702

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60008701

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60008703

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:60009938

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, retaining

Каталожный номер:60008748

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:60008734

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:60008733

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:60008735

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:60008736

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:60075462

Комплект:1

Примечание:
