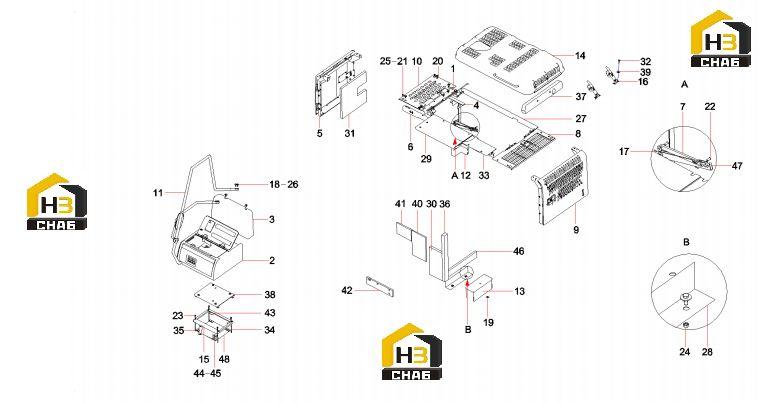

Обвес каркаса кабины 10206667

← Механизм управления ходом 12934780 Комплектующие каркаса кабины 10206667 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:A810502015254

Комплект:1

Примечание:

№ на схеме:2

Наименование:Box GP, battery

Каталожный номер:A810502017041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, ornament

Каталожный номер:A810502990185

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket, rear, right

Каталожный номер:A810502015256

Комплект:1

Примечание:

№ на схеме:5

Наименование:Door GP, right

Каталожный номер:12110958

Комплект:1

Примечание:

№ на схеме:6

Наименование:Beam, cross, front

Каталожный номер:A810502015255

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bar, support

Каталожный номер:A810502015323

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coverplate, rear, upper left

Каталожный номер:12440890

Комплект:1

Примечание:

№ на схеме:9

Наименование:Door GP, left

Каталожный номер:12111249

Комплект:1

Примечание:

№ на схеме:10

Наименование:Coverplate, rear, upper right

Каталожный номер:A810502012252

Комплект:1

Примечание:

№ на схеме:11

Наименование:Handhold

Каталожный номер:A810599001056

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, front coverplate

Каталожный номер:11463987

Комплект:1

Примечание:

№ на схеме:13

Наименование:Toolbox

Каталожный номер:12079495

Комплект:1

Примечание:

№ на схеме:14

Наименование:Engine hood GP

Каталожный номер:12150256

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, pressure, battery

Каталожный номер:12403409

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:20

Наименование:False

Каталожный номер:A210404000004

Комплект:89

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000001

Комплект:3

Примечание:

№ на схеме:22

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:78

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:10

Примечание:M12x35GB5783 10.9

№ на схеме:27

Наименование:Beam, cross, rear

Каталожный номер:10072949

Комплект:1

Примечание:

№ на схеме:28

Наименование:Partition, lower, radiator

Каталожный номер:10072952

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, front

Каталожный номер:11769240

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sponge, noise absorbing, right

Каталожный номер:10118648

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sponge, noise reduction, cab door

Каталожный номер:A820699001180

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:33

Наименование:Cover plate, side

Каталожный номер:11464041

Комплект:1

Примечание:

№ на схеме:34

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:35

Наименование:Mount, lamp

Каталожный номер:A820101324589

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sponge, sealing, bottom

Каталожный номер:A820601991116

Комплект:1

Примечание:

№ на схеме:37

Наименование:Sponge, top, radiator

Каталожный номер:11041135

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cover, protection, battery

Каталожный номер:11991710

Комплект:1

Примечание:

№ на схеме:39

Наименование:False

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:40

Наименование:Sponge, partition

Каталожный номер:11826921

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sponge, partition

Каталожный номер:11827070

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sponge, partition

Каталожный номер:11827108

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:44

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:45

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:46

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:48

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:
