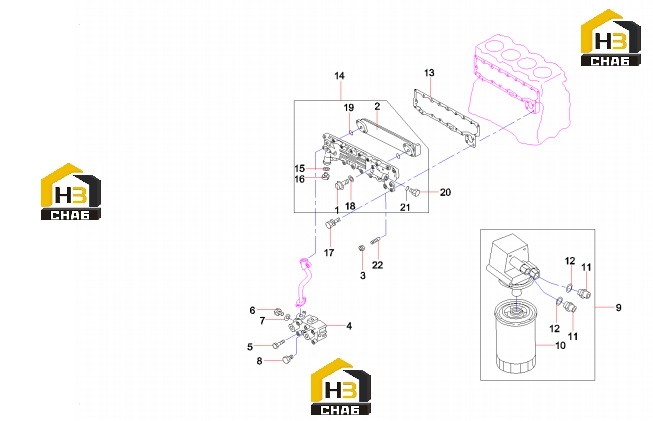

Маслоохладитель 60041419

← Болт крепления кронштейна 60041435 Фильтр масляный и его кронштейн 60041434 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:B229900004870

Комплект:4

Примечание:

№ на схеме:2

Наименование:Core, cooler, engine oil

Каталожный номер:60009105

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:B229900004796

Комплект:2

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:60007942

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60007922

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:B229900004674

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:B229900004572

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve

Каталожный номер:B220401001132

Комплект:1

Примечание:

№ на схеме:9

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:10

Наименование:Filter, engine oil

Каталожный номер:B222100000488

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal, ring

Каталожный номер:60113907

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cooler GP, engine oil

Каталожный номер:60009104

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket

Каталожный номер:60113960

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve GP, bypass

Каталожный номер:60113799

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60003580

Комплект:6

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:60113956

Комплект:4

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:60113905

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:60113957

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:60113958

Комплект:1

Примечание:

№ на схеме:22

Наименование:Stud

Каталожный номер:60113959

Комплект:2

Примечание:
