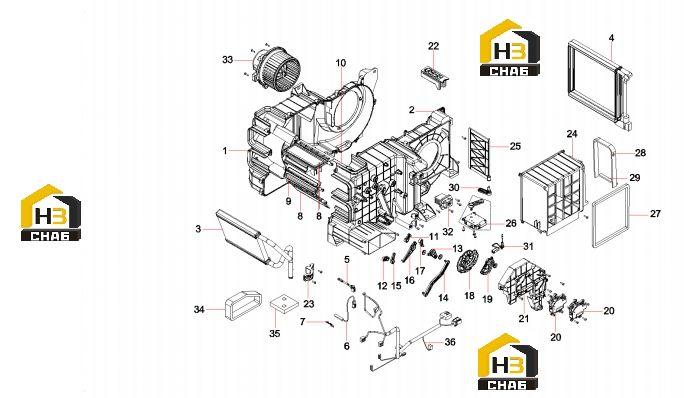

Блок кондиционера 60208870

← Компоненты кондиционирования воздуха 60024588 Стекла кабины 60128284 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing, rear

Каталожный номер:60208676

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing, front

Каталожный номер:60208677

Комплект:1

Примечание:

№ на схеме:3

Наименование:Core, heater

Каталожный номер:60208678

Комплект:1

Примечание:

№ на схеме:4

Наименование:Core, evaporator

Каталожный номер:60208679

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sensor, defrost

Каталожный номер:60208680

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sensor, water temperature

Каталожный номер:60208681

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket, sensor, water temperature

Каталожный номер:60208682

Комплект:1

Примечание:

№ на схеме:8

Наименование:Door, vent

Каталожный номер:60208683

Комплект:2

Примечание:

№ на схеме:9

Наименование:Door, air, mode

Каталожный номер:60208684

Комплект:1

Примечание:

№ на схеме:10

Наименование:Door, regulation, temperature

Каталожный номер:60208685

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lever, door, vent

Каталожный номер:60208686

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lever, louver for feet

Каталожный номер:60208687

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rod, connecting

Каталожный номер:60208688

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:60208689

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lever, door, air

Каталожный номер:60208690

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rod, connecting

Каталожный номер:60208691

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lever, temperature, air door

Каталожный номер:60208692

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cam, mode

Каталожный номер:60208693

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cam, temperature-adjusting

Каталожный номер:60208694

Комплект:1

Примечание:

№ на схеме:20

Наименование:Door, air

Каталожный номер:60208695

Комплект:2

Примечание:

№ на схеме:21

Наименование:Door, air

Каталожный номер:60208696

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seat, fixing, refrigerant pipe

Каталожный номер:60208697

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, pipe

Каталожный номер:60208698

Комплект:1

Примечание:

№ на схеме:24

Наименование:Housing, air inlet

Каталожный номер:60208699

Комплект:1

Примечание:

№ на схеме:25

Наименование:Door, intake, air

Каталожный номер:60208700

Комплект:1

Примечание:

№ на схеме:26

Наименование:Motor, door, intake

Каталожный номер:60208701

Комплект:1

Примечание:

№ на схеме:27

Наименование:Foam, sealing

Каталожный номер:60208702

Комплект:1

Примечание:

№ на схеме:28

Наименование:Foam, seal, fresh air

Каталожный номер:60208703

Комплект:1

Примечание:

№ на схеме:29

Наименование:Foam, seal, fresh air

Каталожный номер:60208704

Комплект:1

Примечание:

№ на схеме:30

Наименование:Lever, door, intake

Каталожный номер:60208705

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sensor, temperature, indoor

Каталожный номер:60208706

Комплект:1

Примечание:

№ на схеме:32

Наименование:Resistor, speed adjusting

Каталожный номер:60208707

Комплект:1

Примечание:

№ на схеме:33

Наименование:Motor AS, fan

Каталожный номер:60208708

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:60208709

Комплект:1

Примечание:

№ на схеме:35

Наименование:Foam, seal, pipe

Каталожный номер:60208710

Комплект:1

Примечание:

№ на схеме:36

Наименование:Harness AS, evaporator

Каталожный номер:60208711

Комплект:1

Примечание:
