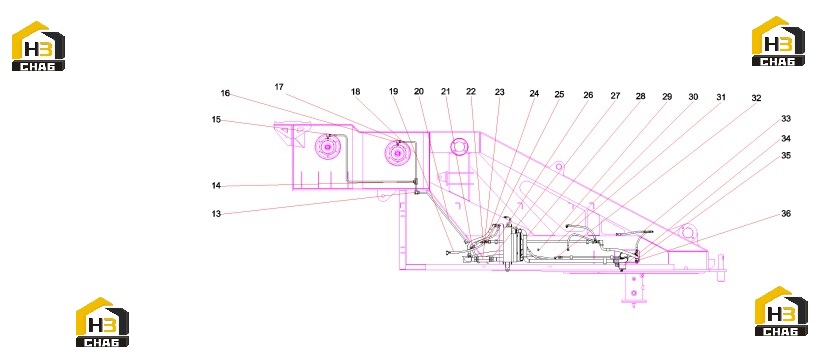

Возврат и слив масла stc750s-d5 13467626 (часть 1)

← Клапан stc1000.4 12767296 Возврат и слив масла stc750s-d5 13467626 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:13

Наименование:Fitting, Elbow

Каталожный номер:B210780000737

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Tee

Каталожный номер:B210780000798

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel tube assembly STC750S.4.6.7.1

Каталожный номер:13459867

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780001392

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rubber hose

Каталожный номер:B230103000449

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel tube assembly STC750S-D5.4.7.3

Каталожный номер:13459889

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly 2SN8-DKOL-DKOL90-500 Q/SY

Каталожный номер:B230103000473

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel tube assembly STC750S-D5.4.7.5

Каталожный номер:13460257

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:22

Наименование:Fitting, Adapter

Каталожный номер:B210780000070

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve, Check

Каталожный номер:21022083

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:24004578

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:2

Примечание:

№ на схеме:27

Наименование:Fitting, Adapter

Каталожный номер:B210780000055

Комплект:2

Примечание:

№ на схеме:28

Наименование:Steel tube assembly STC750S-D5.4.7.8

Каталожный номер:13459778

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly, Pressure Measure

Каталожный номер:60029802

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly 2SN8-DKOL-DKOL90-450 Q/SY

Каталожный номер:B230103000472

Комплект:2

Примечание:

№ на схеме:31

Наименование:Steel tube assembly STC750S-D5.4.7.1

Каталожный номер:13459833

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:B230103000475

Комплект:3

Примечание:

№ на схеме:33

Наименование:Rubber hose 2SN08-DKOL-400

Каталожный номер:B230103000447

Комплект:1

Примечание:

№ на схеме:34

Наименование:Oil return block assembly A1103.4.6.9

Каталожный номер:12433555

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:36

Наименование:Fitting, Adapter

Каталожный номер:21032221

Комплект:1

Примечание:
