Узел цилиндра 11773421

Узел цилиндра 11773421

← Цилиндр масляный горизонтальный задний 11532755 Система гидравлическая ходовой части sym5463jd 13502570 →

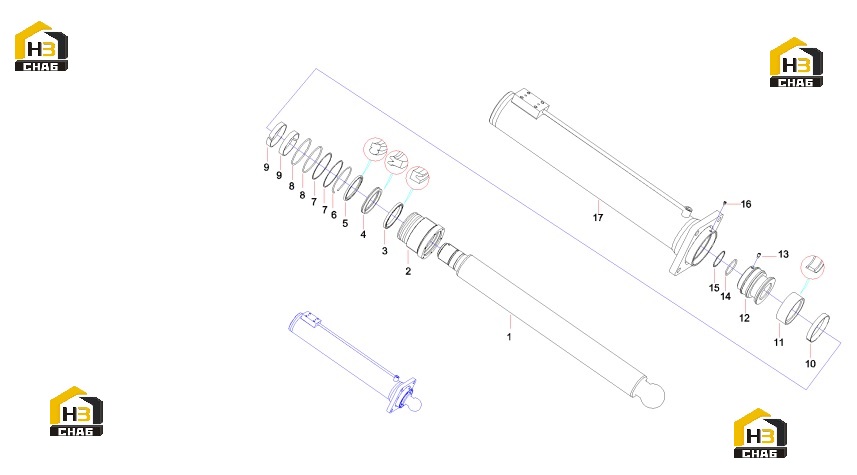

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod Assembly
Каталожный номер:10183501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sleeve, Guide
Каталожный номер:11773414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal, Dust
Каталожный номер:B230101001859
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal, MPS
Каталожный номер:B230101002126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Seal, GS
Каталожный номер:B230101001161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, Snap
Каталожный номер:A210417000095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring, Back-up
Каталожный номер:10250733
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:A210609000087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, Wear
Каталожный номер:B230101001158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, Wear
Каталожный номер:B230101001370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Seal
Каталожный номер:B230101001155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Piston
Каталожный номер:10183500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210208000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:A210609000067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, Retainer
Каталожный номер:10182105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210208000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Barrel Assembly
Каталожный номер:11773422
Комплект:1
Примечание:
