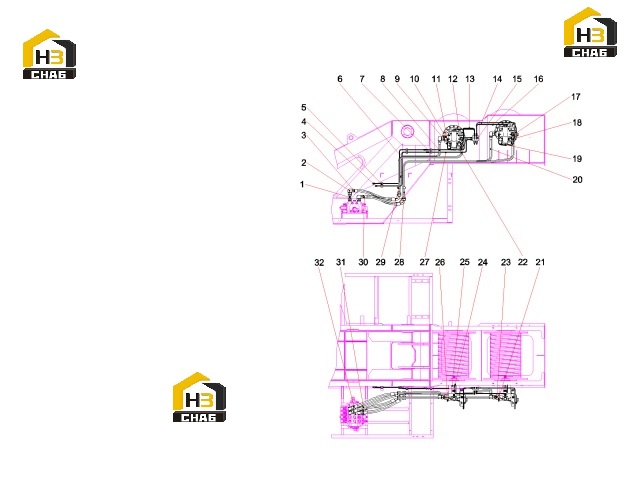

Узел масляной системы подъемника stc750s-d5.4 13461930

← Система гидравлическая верхней каретки stc800s-d 13497813 Клапан гидравлический 13068885 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel tube assembly STC750S-D5.4.1.10

Каталожный номер:13461443

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:B230103002907

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter

Каталожный номер:24004634

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002415

Комплект:8

Примечание:

№ на схеме:6

Наименование:Steel tube assembly STC750S-D5.4.1.8

Каталожный номер:13461247

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steel tube assembly STC750S-D5.4.1.6

Каталожный номер:13461115

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube assembly STC750S-D5.4.1.4B

Каталожный номер:13975277

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:21050277

Комплект:8

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter, Flange

Каталожный номер:B210780000060

Комплект:4

Примечание:

№ на схеме:11

Наименование:Block, Manifold

Каталожный номер:12837399

Комплект:2

Примечание:

№ на схеме:12

Наименование:Steel tube assembly STC750D.4.1.17

Каталожный номер:13425402

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel tube assembly STC750D.4.1.9B

Каталожный номер:13694360

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel tube assembly STC750D.4.1.10B

Каталожный номер:13694417

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve Assembly, Hydraulic Control

Каталожный номер:13068885

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel tube assembly STC750D.4.1.18

Каталожный номер:13425407

Комплект:1

Примечание:

№ на схеме:17

Наименование:Valve Assembly, Counterbalance, Hoist

Каталожный номер:13594621

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:A229900002544

Комплект:4

Примечание:

№ на схеме:19

Наименование:Steel tube assembly STC750D.4.1.8A

Каталожный номер:13470186

Комплект:2

Примечание:

№ на схеме:20

Наименование:Steel tube assembly STC750S-D5.4.1.1A

Каталожный номер:13974980

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:22

Наименование:Steel tube assembly STC750S-D5.4.1.2A

Каталожный номер:13975026

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Fitting, adapter

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:25

Наименование:Motor Assembly, Plunger

Каталожный номер:11567284

Комплект:2

Примечание:

№ на схеме:26

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:6

Примечание:

№ на схеме:27

Наименование:Steel tube assembly STC750S-D5.4.1.7

Каталожный номер:13461149

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steel tube assembly STC750S-D5.4.1.3A

Каталожный номер:13975032

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002040

Комплект:4

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:60152657

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Assembly

Каталожный номер:B230103007247

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber Hose

Каталожный номер:B230103001771

Комплект:1

Примечание:
