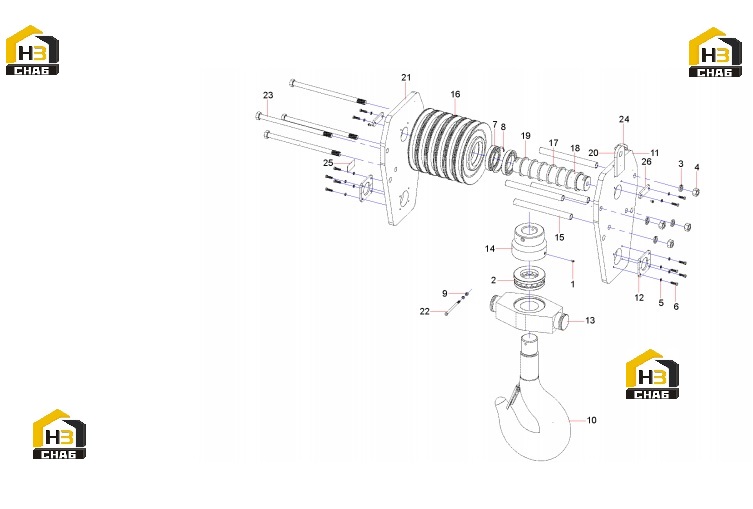

Узел крюка 10663947

← Крепление крюка 10137968 Узел крюка 10680651 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:21026568

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000618

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210301000011

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000002

Комплект:13

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:60159841

Комплект:12

Примечание:

№ на схеме:8

Наименование:Ring, Snap

Каталожный номер:A210416000011

Комплект:6

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hook

Каталожный номер:60159834

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, Right Side

Каталожный номер:60159869

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock Plate

Каталожный номер:60159854

Комплект:4

Примечание:

№ на схеме:13

Наименование:Housing, Main Hook

Каталожный номер:60159837

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:60159871

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:60159865

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sheave

Каталожный номер:60159855

Комплект:6

Примечание:

№ на схеме:17

Наименование:Spacer Ring

Каталожный номер:60159851

Комплект:5

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:60159858

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer Ring

Каталожный номер:60159850

Комплект:2

Примечание:

№ на схеме:20

Наименование:Lug, Lifting

Каталожный номер:60159846

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, Left Side

Каталожный номер:60159879

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60159875

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60159876

Комплект:4

Примечание:

№ на схеме:24

Наименование:Spacing Ring

Каталожный номер:60159840

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nameplate

Каталожный номер:60159882

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lock Plate

Каталожный номер:60159860

Комплект:2

Примечание:
