Узел крепления цилиндра 12483880

← Штифт верхний 00000182 Цилиндр масляный горизонтальный задний 11532755 →

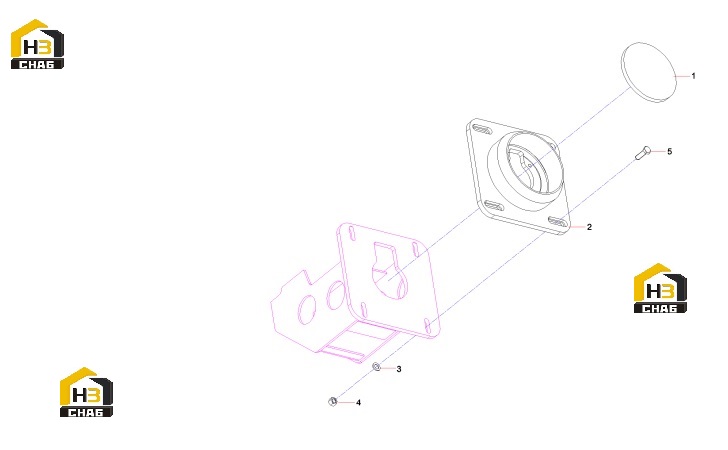

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, Support

Каталожный номер:11287672

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide, Counterweight Cylinder

Каталожный номер:11287675

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:
