Устройство гуська a1105.1.8 12196114

← Узел штока расширительного клапана m28c105.3 13873690 Штифт блокировки гуська 10907940 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

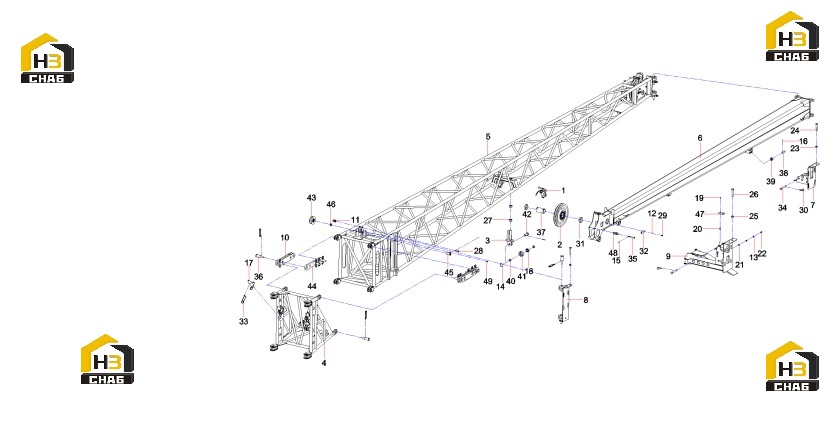

№ на схеме:1

Наименование:Connecting seat

Каталожный номер:10907940

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheave Assembly

Каталожный номер:A819700000631

Комплект:2

Примечание:

№ на схеме:3

Наименование:Holder, Roller

Каталожный номер:12114930

Комплект:2

Примечание:

№ на схеме:4

Наименование:Boom seat assembly

Каталожный номер:12194899

Комплект:1

Примечание:

№ на схеме:5

Наименование:Boom frame assembly

Каталожный номер:12196191

Комплект:1

Примечание:

№ на схеме:6

Наименование:Folding boom

Каталожный номер:12196202

Комплект:1

Примечание:

№ на схеме:7

Наименование:Supporting bracket of folding boom

Каталожный номер:12196211

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing plate

Каталожный номер:12196214

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket assembly

Каталожный номер:12484296

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connecting plate

Каталожный номер:12484301

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pulley

Каталожный номер:12828989

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Ring, Snap

Каталожный номер:A210416000037

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin, Cotter

Каталожный номер:A210501000021

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin, Cotter

Каталожный номер:A210491000018

Комплект:5

Примечание:

№ на схеме:17

Наименование:Cross pin A1103.1.8-1

Каталожный номер:12430142

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:B221500000389

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000181

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000443

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M24 GB6170

Каталожный номер:A210307000030

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:24004516

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210301000011

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pin XZ15X65.A01

Каталожный номер:13339581

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:10137517

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bushing, Spacer

Каталожный номер:10131942

Комплект:4

Примечание:

№ на схеме:32

Наименование:Lock Plate

Каталожный номер:10137549

Комплект:4

Примечание:

№ на схеме:33

Наименование:Clip

Каталожный номер:10034875

Комплект:21

Примечание:

№ на схеме:34

Наименование:Pin

Каталожный номер:13351841

Комплект:3

Примечание:

№ на схеме:35

Наименование:Pin, Tie

Каталожный номер:13339570

Комплект:4

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:13351867

Комплект:18

Примечание:

№ на схеме:37

Наименование:Pin, F6

Каталожный номер:13404932

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pin, Roller

Каталожный номер:A820301016852

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sheave

Каталожный номер:A820601040348

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bushing

Каталожный номер:12114793

Комплект:4

Примечание:

№ на схеме:41

Наименование:Roller

Каталожный номер:12114794

Комплект:2

Примечание:

№ на схеме:42

Наименование:Pin

Каталожный номер:10267582

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pulley assembly

Каталожный номер:12828992

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connecting plate

Каталожный номер:12196125

Комплект:2

Примечание:

№ на схеме:45

Наименование:Pulley shaft

Каталожный номер:12828998

Комплект:1

Примечание:

№ на схеме:46

Наименование:Separating sleeve

Каталожный номер:12830663

Комплект:2

Примечание:

№ на схеме:47

Наименование:Sliding block

Каталожный номер:12196128

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pulley

Каталожный номер:12240687

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:1

Примечание:
