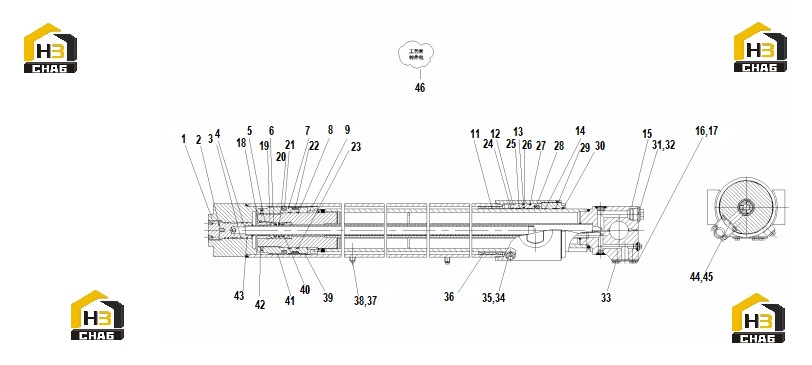

Цилиндр телескопический 12595487

← Шкив 10683806 Цилиндр телескопический 13362193 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Barrel Assembly

Каталожный номер:12602630

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug II, Transfer Tube

Каталожный номер:10910588

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, Back-up

Каталожный номер:10250773

Комплект:8

Примечание:

№ на схеме:4

Наименование:Tube Assembly

Каталожный номер:12602640

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug I, Transfer Tube

Каталожный номер:10910587

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal, Sleeve

Каталожный номер:10910589

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:10910582

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Snap

Каталожный номер:10917112

Комплект:4

Примечание:

№ на схеме:9

Наименование:Ring, Oil Guide

Каталожный номер:10910585

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing, Spacer

Каталожный номер:10913221

Комплект:1

Примечание:

№ на схеме:12

Наименование:Head, Cylinder

Каталожный номер:10910586

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, Back-up

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sleeve, Guide

Каталожный номер:10910584

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rod Assembly

Каталожный номер:12602634

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, Guard

Каталожный номер:11712545

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cushion, Guard

Каталожный номер:11712544

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M8x12 GB79

Каталожный номер:24004294

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, Wear

Каталожный номер:60023541

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal, GC

Каталожный номер:B230101001502

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal, MPS

Каталожный номер:B230101002108

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, MD

Каталожный номер:A880806030028

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A210609000153

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal, Dust

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, Wear

Каталожный номер:A880803040011

Комплект:2

Примечание:

№ на схеме:26

Наименование:Seal, GS

Каталожный номер:A880806030016

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 187.5x5.3 GB3452.1

Каталожный номер:60011161

Комплект:2

Примечание:

№ на схеме:28

Наименование:Seal, ZBR

Каталожный номер:A880806030001

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, Wear

Каталожный номер:B230101002249

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal, Dust

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210434000018

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug, Screw

Каталожный номер:12355729

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A880801020006

Комплект:10

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210434000011

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plug, Screw

Каталожный номер:12355725

Комплект:2

Примечание:

№ на схеме:36

Наименование:Ring, Wear

Каталожный номер:A880803040048

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000146

Комплект:12

Примечание:

№ на схеме:39

Наименование:Ring, Wear

Каталожный номер:B230101001571

Комплект:2

Примечание:

№ на схеме:40

Наименование:Seal, B3

Каталожный номер:60023542

Комплект:2

Примечание:

№ на схеме:41

Наименование:Ring, Wear

Каталожный номер:B230101001322

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210208000008

Комплект:2

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:A210609000067

Комплект:6

Примечание:

№ на схеме:44

Наименование:Plate, Guard

Каталожный номер:10074138

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cushion, Guard

Каталожный номер:10074137

Комплект:1

Примечание:

№ на схеме:46

Наименование:Kit, Seal

Каталожный номер:12628415

Комплект:1

Примечание:
