Цилиндр 10101437

← Противовес фиксированный stc800s-d2c 13503744 Противовес stc800s-d2c.2.4 13502539 →

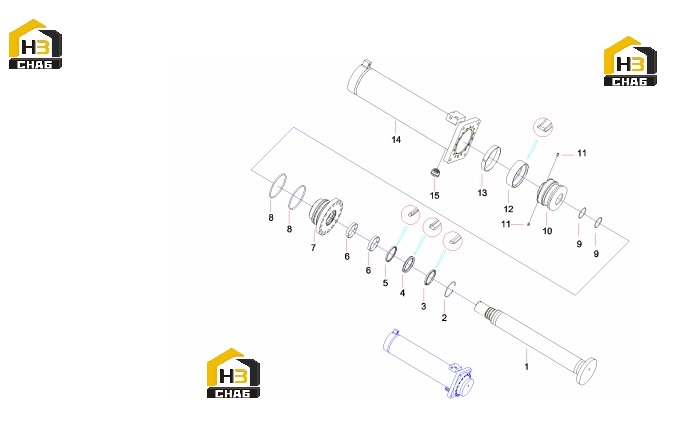

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod assem.

Каталожный номер:10088453

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:A210417000104

Комплект:1

Примечание:

№ на схеме:3

Наименование:PA dust ring

Каталожный номер:B230101001374

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal

Каталожный номер:B230101002128

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:B230101000689

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, Wear

Каталожный номер:B230101000690

Комплект:2

Примечание:

№ на схеме:7

Наименование:Guide sleeve

Каталожный номер:10087513

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 150x5.3 GB3452.1

Каталожный номер:A210609000124

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000168

Комплект:2

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:10087653

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210208000008

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal, MD

Каталожный номер:A880806030004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, Wear

Каталожный номер:A880803040002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder assem. ZXQY100.2.8.1

Каталожный номер:10088264

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sensor seat

Каталожный номер:10087733

Комплект:1

Примечание:
