Трубопровод вспомогательный 13463575 (часть 1)

Трубопровод вспомогательный 13463575 (часть 1)

← Узел охлаждения гидравлического масла 60188469 Трубопровод вспомогательный 13463575 (часть 2) →

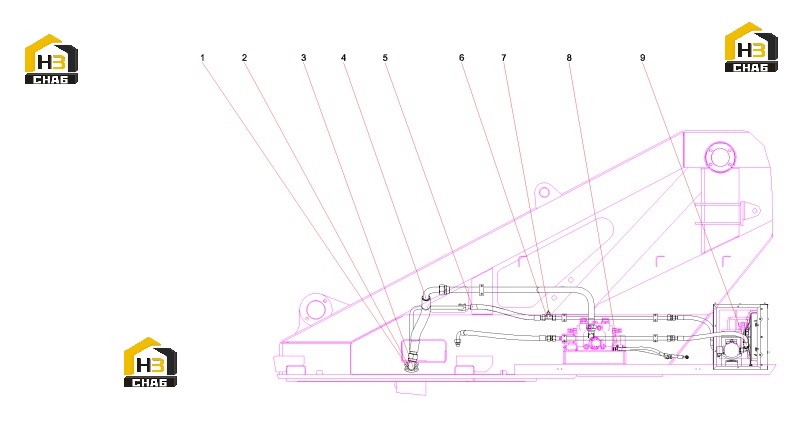

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Elbow
Каталожный номер:21015725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange assembly A1103.4.5.2
Каталожный номер:12428694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Split flange FHS65CFX
Каталожный номер:B210780000693
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:B230103007454
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:B230103001193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:24004578
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly, Pressure Measure
Каталожный номер:60029802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103000367
Комплект:1
Примечание:
