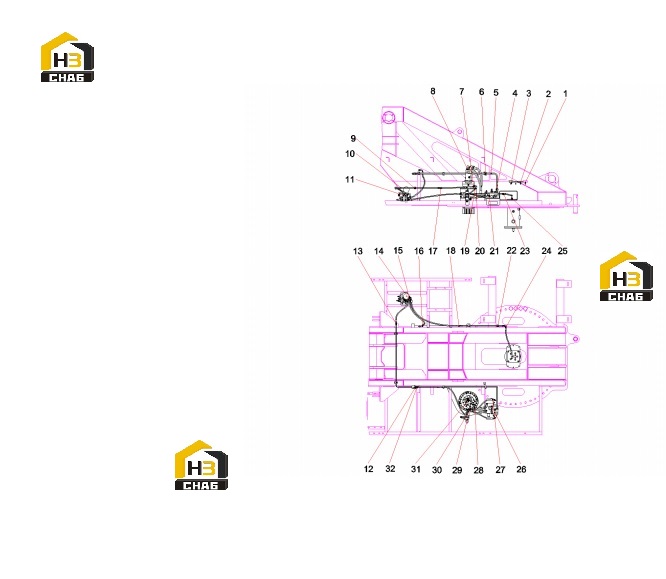

Трубопровод систем поворота и управления 13463823

← Комплектующие кондиционера stc250.4.1.1w 14012666 Клапан пилотный 11179961 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gauge, Hydrauilc Pressure

Каталожный номер:B250100000110

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gauge, Hydrauilc Pressure

Каталожный номер:B250100000109

Комплект:2

Примечание:

№ на схеме:3

Наименование:Gauge, Hydrauilc Pressure

Каталожный номер:B250100000108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:4

Примечание:

№ на схеме:5

Наименование:Steel tube assembly STC750S-D5.4.4.2

Каталожный номер:13460851

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:3

Примечание:

№ на схеме:7

Наименование:Fitting, adapter

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fitting, Adapter

Каталожный номер:A229900002581

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002415

Комплект:3

Примечание:

№ на схеме:10

Наименование:Steel tube assembly STC750S-D5.4.4.1

Каталожный номер:13460821

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve Assembly, Pilot, Control

Каталожный номер:11179961

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:60202487

Комплект:96

Примечание:

№ на схеме:13

Наименование:Fitting, Adapter

Каталожный номер:24004634

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose Assembly, Pressure Measure

Каталожный номер:60029802

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rubber hose 2SN8-DKOL-DKOL90-850

Каталожный номер:B230103000481

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:B230103000122

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber hose 2SN08-DKOL-DKOL90-1100

Каталожный номер:B230103000463

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:B230103001462

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel tube assembly STC750S-D5.4.2.3

Каталожный номер:13460720

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Assembly 2SN8-DKOL-DKOL90-500 Q/SY

Каталожный номер:B230103000473

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000001

Комплект:2

Примечание:

№ на схеме:23

Наименование:Fitting, Adapter

Каталожный номер:21008727

Комплект:2

Примечание:

№ на схеме:24

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:26

Наименование:Swing control valve

Каталожный номер:13331432

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber hose 2SN08-DKOL-DKOL90-550

Каталожный номер:B230103000474

Комплект:3

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:B230103001377

Комплект:1

Примечание:

№ на схеме:29

Наименование:Block Assembly, Swing Control

Каталожный номер:12393903

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103001193

Комплект:1

Примечание:

№ на схеме:31

Наименование:Motor Assembly, Piston

Каталожный номер:11550766

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:24004578

Комплект:1

Примечание:
